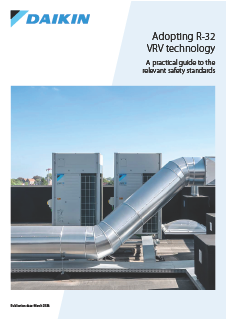

Practical guide to the relevant safety standards
PDF | 570.75KB
Viimastel aastatel on kasvav teadlikkus keskkonnamõjust – ja eriti külmaainete rollist – kiirendanud R-32 VRV-süsteemide kasutuselevõttu kogu Euroopas. Selle ülemineku hoogustumisega otsivad valdkonna spetsialistid üha enam selgust, kuidas õigesti rakendada erinevaid F-gaaside ohutust reguleerivaid standardeid
Tänu oma juhtivale positsioonile R-32 VRV-lahenduste valdkonnas ja tihedale koostööle paigaldajate, projekteerijate, vastavusekspertide ja poliitikakujundajatega mõistab Daikin sügavuti, kuidas neid ohutusstandardeid praktiliselt rakendada. Oleme need teadmised kokku koondanud, et pakkuda selgeid ja praktilisi juhiseid kõigile VRV-süsteemide projekteerimise, paigaldamise ja hindamisega seotud sidusrühmadele.
Millised standardid reguleerivad külmaainete ohutust?
IEC 60335-2-40 on tootestandard, millega kehtestatakse ohutusnõuded elektrilistele soojuspumpadele, kliimaseadmetele ja õhukuivatitele.
EN 378 on üldstandard, mis kehtestab külmutussüsteemidele esitatavad nõuded, hõlmates projekteerimist, tootmist, paigaldamist, käitamist, hooldust ja utiliseerimist.
Oma ulatuse piires sätestavad nii IEC 60335-2-40 kui ka EN 378, et kui on olemas konkreetne tooteohutuse standard, näiteks IEC 60335-2-40, on see ülimuslik üldstandardi, näiteks EN 378 suhtes (väljavõtted 1 ja 2).
EN 378 toetab seda põhimõtet veelgi lubatud külmaaine täitekoguse piirmäärade määratlemisel (väljavõte 3).
Järeldus: IEC 60335-2-40 on EN 378 suhtes ülimuslik.
Väljavõte 1 – EN378 ulatus: „Külmutussüsteemide ohutust käsitlevad tooteperekondade standardid on ülimuslikud sama teemat käsitlevate horisontaalsete ja üldstandardite suhtes.“
Väljavõte 2 – IEC 60335-2-40 ulatus: „See IEC 60335 osa käsitleb järgmiste seadmete ohutust: elektrilised soojuspumpad, tarbevee soojendamise soojuspumbad ja kliimaseadmed, mis sisaldavad mootorkompressoreid, samuti hüdroventilaatorkonvektorid, õhukuivatid (mootorikompressoritega või ilma), termoelektrilised soojuspumbad ja osaseadmed. Nende maksimaalne nimipinge ei tohi ühefaasiliste seadmete puhul ületada 300 V ja mitmefaasiliste seadmete puhul 600 V.“
Väljavõte 3 – EN 378 (osa 1): „Artikkel 6 Külmaaine kogus: Kui teatud tüüpi süsteemide jaoks on olemas tootestandardid ja kui need tootestandardid viitavad külmaaine koguste piirangutele, on need kogused ülimuslikud käesoleva standardi nõuete suhtes.“

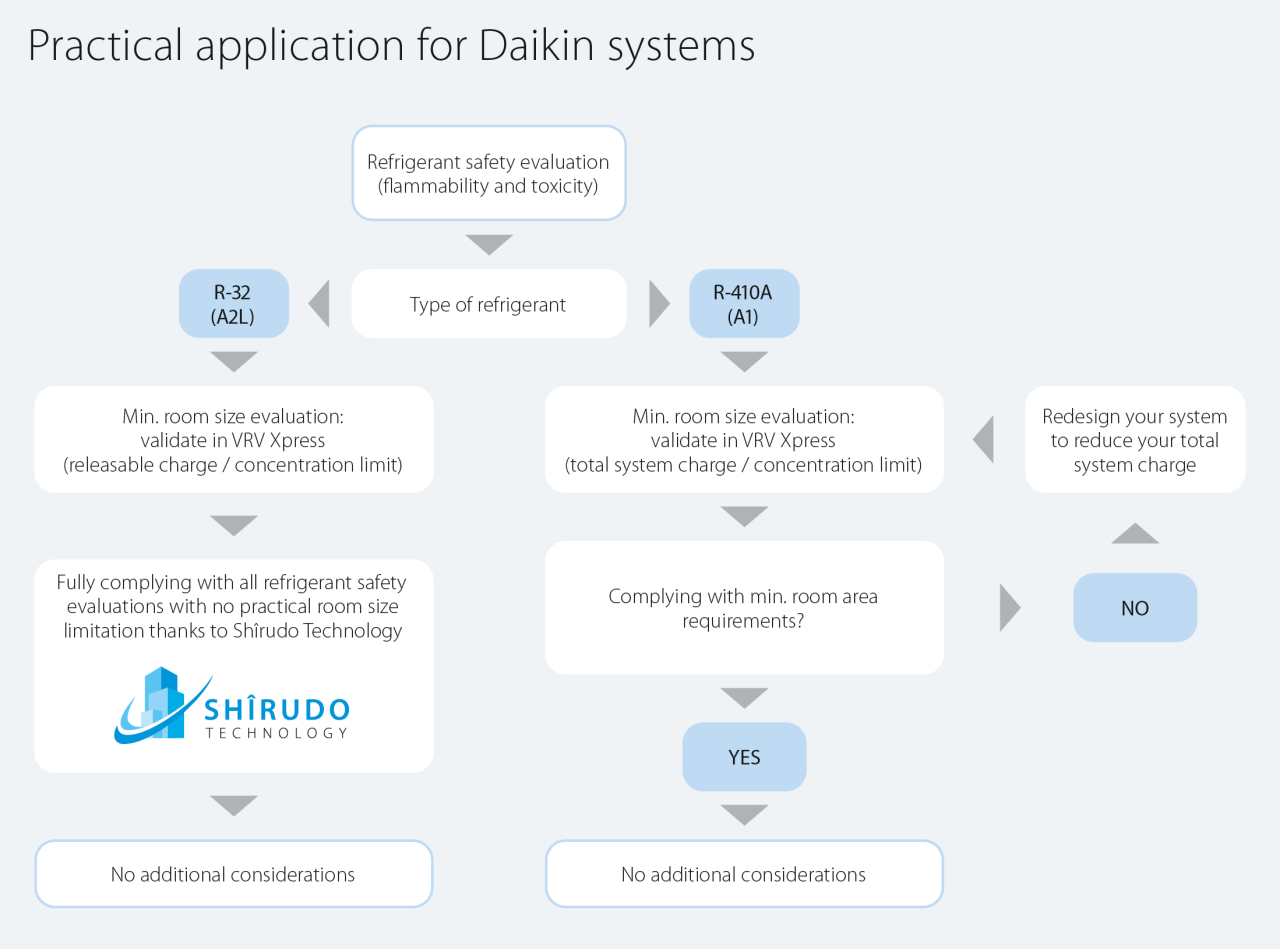

- Asjakohaste standardite kohaldamine R-32 A2L süsteemidele
- Asjakohaste standardite rakendamine R-410A (A1) süsteemidele
IEC määrab, et kohaldatakse kõige rangemat nõuet (süttivus või toksilisus) (katkend 4).
Ülevaade R-32 lubatud kontsentratsioonipiiridest
Ohutusstandard | Max lubatud kontsentratsioon |
|---|---|
IEC 60335-2-40 | Süttivus (LFL): 75% alumisest süttivuspiirist (LFL) = 0,75 x 307 g/m³ → 230 g/m³ |
EN 378 | Toksilisus (ATEL/ODL): 300 g/m³ |
Kuna süttivuspiir 230 g/m³ on madalam kui toksilisuspiir 300 g/m³, kehtib rangem süttivuspiir. Selle piirväärtuse järgimine tagab iseenesest, et toksilisuse piirväärtusi ei ületata, seega pole täiendavaid kontrolle vaja.
Mida see teie R-32 süsteemide projekteerimise jaoks tähendab?
Kui arvutatud külmaaine kontsentratsioon on alla 230 g/m³, pole täiendavaid ohutusmeetmeid vaja.
Kui kontsentratsioon ületab 230 g/m³, toetab Daikini Shīrudo tehnoloogia vastavust standarditele IEC 60335-2-40 ja EN 378, aidates teil kindlalt täita nõutavaid ohutusstandardeid.
Täitekoguste piirväärtuste osas hõlmab IEC ainult süttivaid külmaaineid (A2L, A2, A3).
→ Seetõttu ei saa IEC-d kasutada nende hindamiste jaoks süsteemide puhul, mis kasutavad mittesüttivaid külmaaineid (A1).
R-410A lubatud kontsentratsiooni piirväärtuste ülevaade
Ohutusstandard | Max lubatud kontsentratsioon |
|---|---|
IEC 60335-2-40 | Süttivus (LFL): Ei ole kohaldatav – IEC käsitleb ainult süttivaid külmaaineid (A2L, A2, A3). |
EN 378 | Toksilisus (ATEL/ODL): 440 g/m³ |
Standardis EN 378 on A1-klassi mittesüttiva külmaainena klassifitseeritud R-410A toksilisuse piirnorm 440 g/m³ ja seda tuleks kohaldada.
Mida see teie R-410A süsteemide projekteerimisel tähendab?
Kuna R-410A ei kuulu külmaaine ohutust käsitleva IEC standardi reguleerimisalasse, kohaldatakse reguleeriva standardina standardit EN 378.
R-410A külmaaine kontsentratsioon peab jääma alla 440 g/m³. Kui see piirnorm ületatakse, on vaja standardi EN 378 kohaselt rakendada kohapealseid ohutusmeetmeid.
Suurem paindlikkus projekteerimisel võrreldes R-410A süsteemidega
Võrreldes R-410A ekvivalentidega pakuvad rangemaid IEC nõudeid täitvad R-32 süsteemid oluliselt suuremat projekteerimisvabadust .

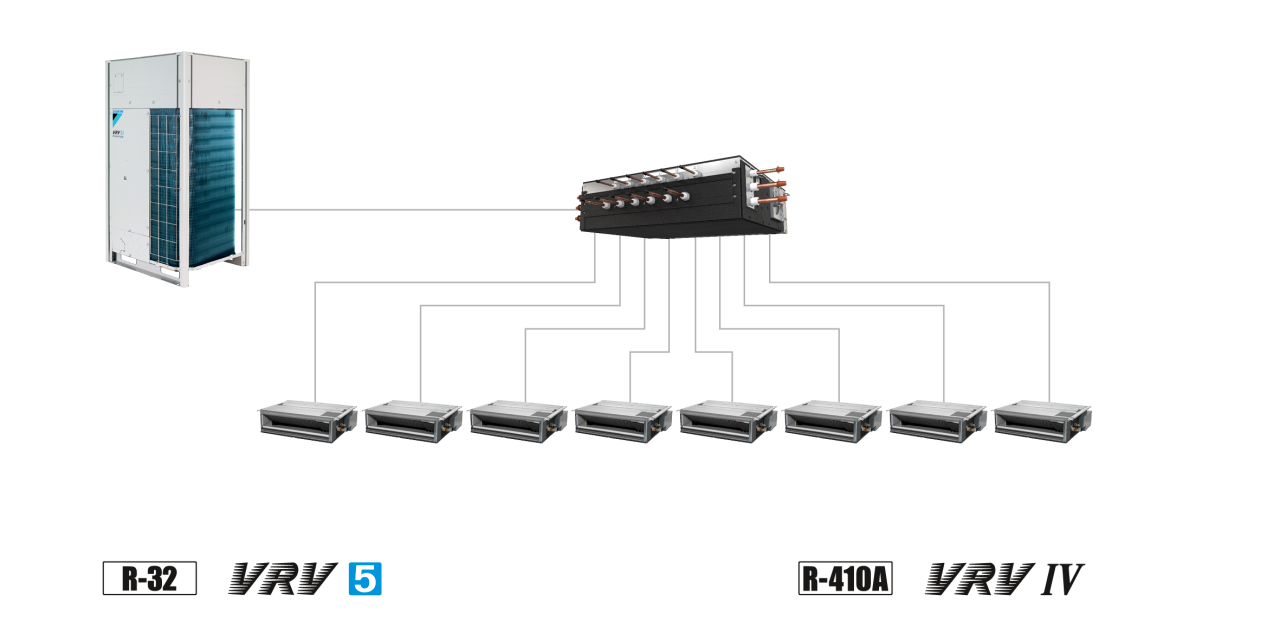

Süsteemide võrdlus: Näide hotelli süsteemi arvutusest

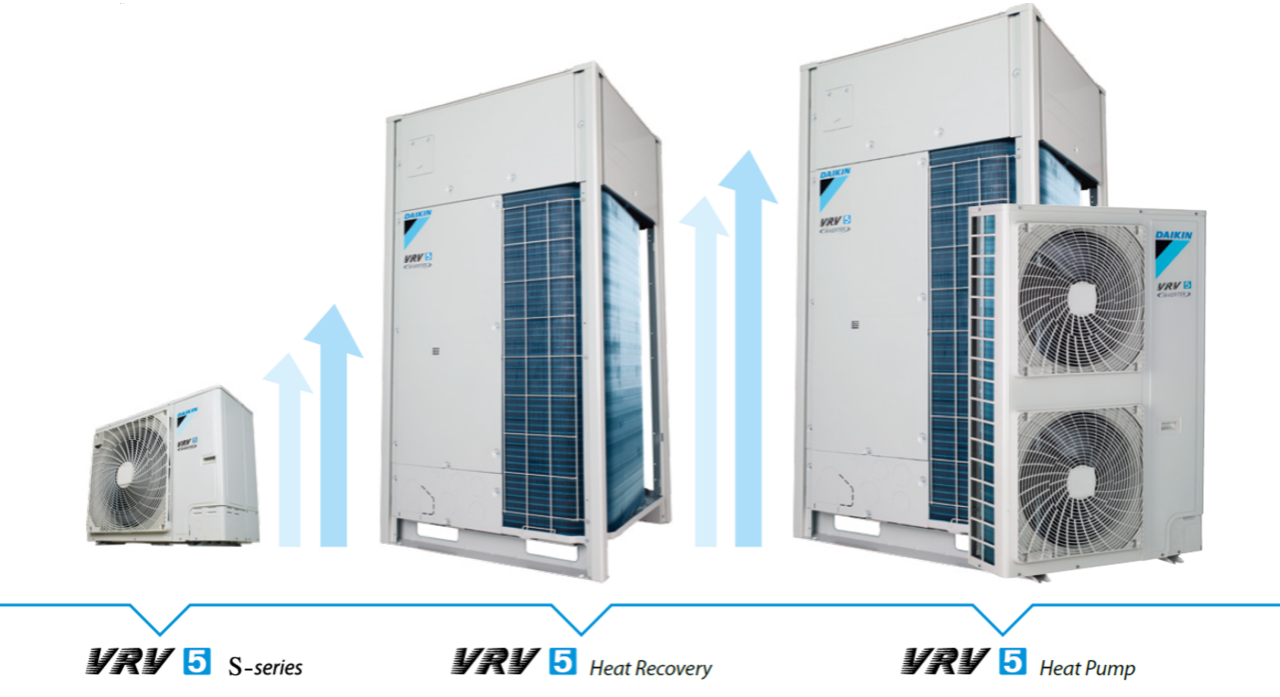

Tüüpilise hotelli VRV-süsteemi (8 siseseadet, 1 haruvalikukarp) puhul peab Shîrudo tehnoloogiat kasutava VRV 5 süsteemi puhul minimaalne ruumi suurus olema vaid 3,08 m², samas kui sarnane R-410A süsteem vajaks 12,7 m²!
Hotellitoa minimaalne pindala: 3,08 m2
IEC60335-2-40 kohaselt ja kasutades Shîrudo tehnoloogiat
Hotellitoa minimaalne pindala: 12,7 m2
EN378 kohaselt
Lisateavet leiab meie juhendist:
Korduma kippuvad küsimused
Jah. Projekteerides vastavalt standardile IEC 60335-2-40 (tagame vastavuse), täidate ka standardi EN 378 asjakohaseid nõudeid, sealhulgas ruumi kohta lubatud maksimaalse külmaaine kontsentratsiooni nõudeid.
Daikini Shīrudo tehnoloogia tagab lisaks, et külmaaine kontsentratsioon ei ületa 230 g/m³, mis on võrdne 75%-ga alumisest süttimispiirist, nagu on määratletud standardis IEC 60335-2-40.
Võrdluseks, süsteem, mis on projekteeritud rangelt vastama standardi EN 378 toksilisuse piirväärtustele, võib lubada kuni 300 g/m³ kontsentratsiooni, mis on külmaainet lekke korral halvimal juhul umbes 30% rohkem.
Aspektide puhul, mida IEC 60335-2-40 ei hõlma, näiteks välisseadmete paigaldamine õue, peaksite juhiste saamiseks tutvuma standardiga EN 378.
Jah. EN 378 on üldstandard ning oma ulatuse ja 6. peatüki piires viitab see otse kohaldatavatele tootestandarditele, antud juhul standardile IEC 60335-2-40.
Vastavus standardile IEC 60335-2-40 tähendab seega vastavust standardile EN 378 selle tootestandardiga hõlmatud valdkondades.
Ei. Piisab standardi IEC 60335-2-40 ja sellest tulenevalt standardi EN 378 1. ja 2. osa järgimisest. Ei nõuta standardi EN 378-3 kohaldamist, sh sätteid näiteks lekke tuvastamise süsteemi sõltumatu toiteallika kohta.
EN 378 tabel C.1 kehtestab täitekoguse piirväärtused toksilisuse piirväärtuse ja ruumi mahu korrutise põhjal või vastavalt punktis C.3 määratletule. Praktikas määratakse kohaldatav täitekoguse piirväärtus alati rangema kriteeriumi alusel. Seega toksilisuse piirväärtust ei ületata.
Selle tulemusena ei ole standardi EN 378-3 punktis C.3 kirjeldatud täiendavaid ohutusmeetmeid vaja.
See lähenemisviis on kooskõlas A-klassi külmaainete, näiteks R-410A, väljakujunenud praktikaga, kus täiendavaid ohutusmeetmeid pole vaja, kui toksilisuse piirväärtusi ei ületata.
Daikini ainulaadne Shîrudo tehnoloogia vastab kõigile asjakohastele IEC nõuetele, pakkudes nõuetele vastavat süsteemidisaini ja meelerahu kohe karbist võttes.
Pole vaja keerulisi ohutusmeetmete arvutusi
Pole vaja täiendavaid paigaldus- ega kasutuselevõtutöid
Ei ole vaja visuaalselt häirivaid lisaandurid ega -komponte
Paigutuse muutumisel pole vaja teha täiendavaid töid ega süsteemi ümberkujundamist
Pole vaja perioodilisi ohutuskontrolle
Shîrudo tehnoloogia tööpõhimõte
- Integreeritud lekketuvastusandurid
- Integreeritud alarm
- Sulgeklapid

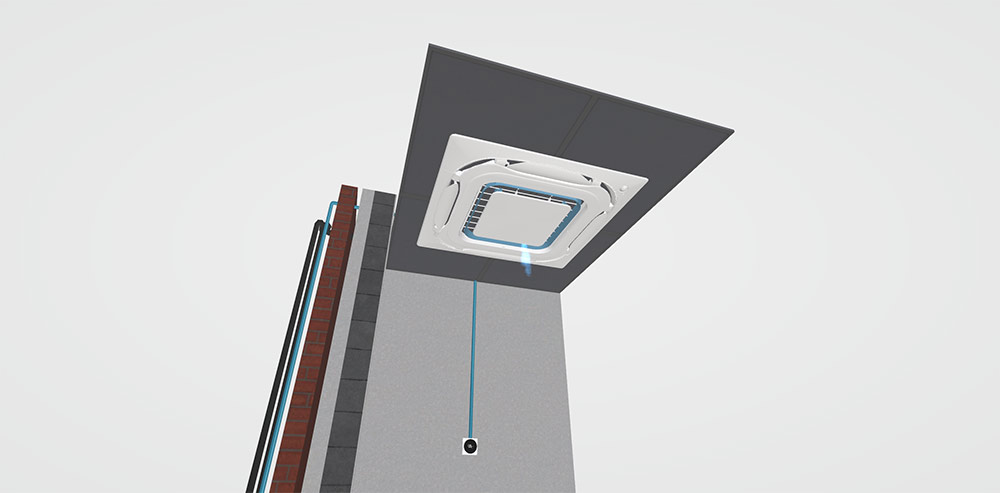

Integreeritud lekketuvastusandurid
- Igasse siseseadmesse sisseehitatud
- Eneseseiresüsteemiga seadmed tuvastavad ka kõige väiksema külmaaine lekke
- Aktiveerib automaatselt külmaainega seotud vastumeetmed: alarmi ja sulgeklapid

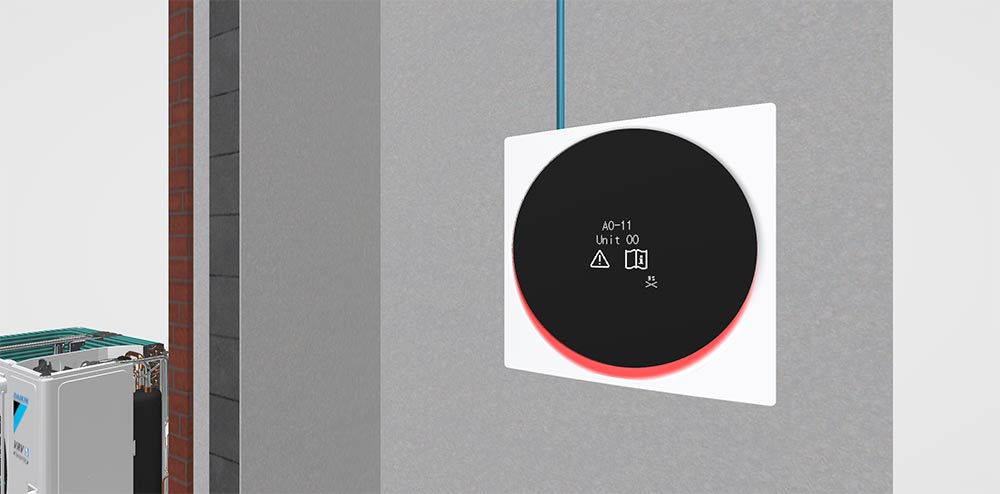

Integreeritud alarm
- Kohalik visuaalne ja helialarm, mis on integreeritud Madoka juhtmega kaugjuhtimispulti
- Täiendava jälgimisalarmi saab integreerida järgmiselt:
- Madoka kontrolleri kohapealse seadistusega
- Sisendsignaal, mis käivitab kolmanda osapoole alarmi

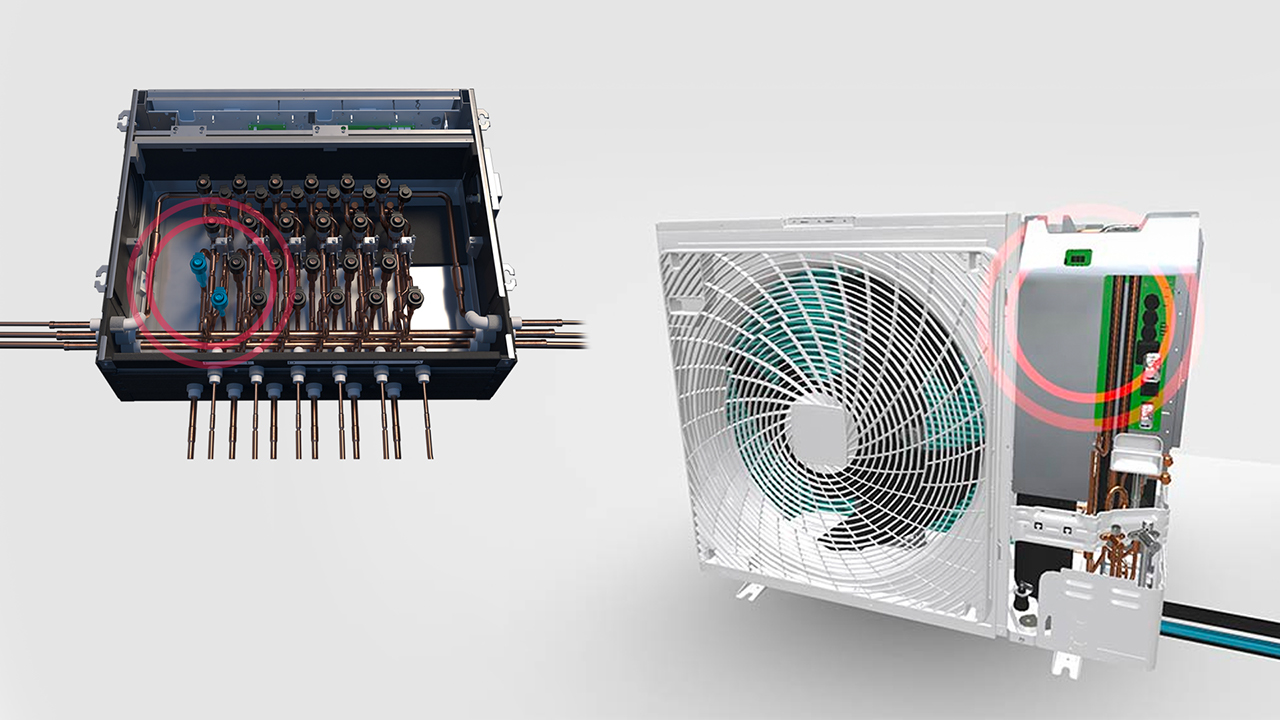

Et tagada vastavus standardile IEC60335-2-40 isegi kõige väiksemate ruumide puhul, on ette nähtud sulgeklapid.
Olenevalt süsteemist on need integreeritud kas välisseadmesse või (BS)SV kasti. Lekke korral pumbatakse külmaaine lekke piiramiseks ja väljavoolava külmaaine koguse vähendamiseks kas tagasi välisseadmesse või suletakse teatud harud.
