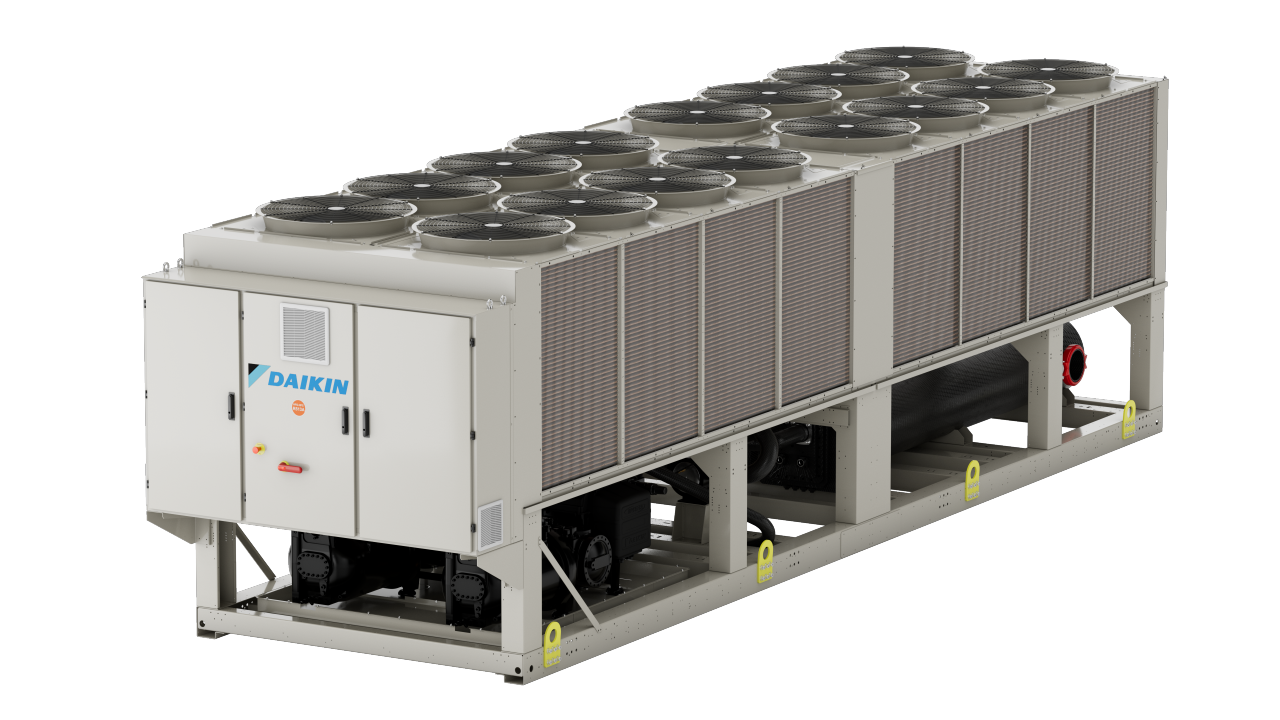

Samaaegne küte ja jahutus külmaainega R-513A
Toode on varustatud Daikini ühe kruviga inverterjuhitavate kompressoritega, millel on muutuva sagedusega ajam (VFD) ja muutuv mahusuhe (VVR), mis töötavad väga madala globaalse soojenemise potentsiaaliga (GWP) külmaainega R-513A.
Selle võimsusvahemik on 400 kuni 800 kW nii jahutus- kui ka kütterežiimis ning selle kogu energiatõhususe suhe (TER) on kuni 7,89. See töötab välisõhu temperatuuril -18 °C kuni +50 °C, kusjuures jahutatud vee temperatuur on vahemikus -8 °C (vee/glükooli segu) kuni +20 °C ja küttevee temperatuur +30 °C kuni +60 °C.
Tänu sellele saab seadet EWYS-4Z laialdaselt kasutada erinevates kohtades, alates tööstushoonetest kuni ärihoonete, hotellide ja haiglateni. See tagab töökindluse ja optimaalse jõudluse paljudes kohtades ja ilmastikutingimustes.
2 mürataseme seadistust
|
|
Võimsusvahemik
400 kuni 800 kW nii kütte-kui jahutusrežiimis
Töövahemik
Toote eelised
10 head põhjust EWYS-4Z valimiseks
Tõhus töö, mis vähendab käituskulusid
#1 VFD reguleerimine ja VVR juhtimine
Jahutatud ja soe vesi tänu aastaringsele tööle nii õhk-vesi kui ka vesi-vesi režiimis. VFD moduleerib tõhusalt seadme võimsust osalise koormuse korral, samal ajal kui VVR kohandab kompressori toiminguid vastavalt mis tahes tingimustele, vähendades nii energiakadusid.
#2 EI OLE käivitusvoolu
Käivitamisel ei esine voolutippe. Käivitusvool on alati väiksem maksimaalsetes töötingimustes (FLA) neeldunud voolust.
#3 Suur võimsustegur
See tagab, et nihke võimsustegur on alati suurem kui 0,95.
#4 Kiiresti saavutatavad mugavustingimused ja vajalik vähene veesisaldus
Väljundvõimsuse muutumine otseses seoses süsteemi jahutus- ja küttevajadusega, võimaldab sellel jõuda seadeväärtuseni vähem kui ühe minutiga, et seade saaks töötada korralikult sama suure koguse veega, kui on ainult jahutusega inverterjahuti kontuuris.
Väga töökindel
#5 Külmaainekontuurid
Kaks eraldiseisvat ja sõltumatut külmaainekontuuri tagavad maksimaalse ohutuse ja lihtsa hoolduse
#6 Külmaainega jahutatud VFD-tehnoloogia
Daikini külmaainega jahutatud VFD-tehnoloogiat ei mõjuta keskkonnatingimused (välistemperatuur, kõrgus merepinnast või õhukvaliteet), mis tagab võrreldamatu töökindluse.

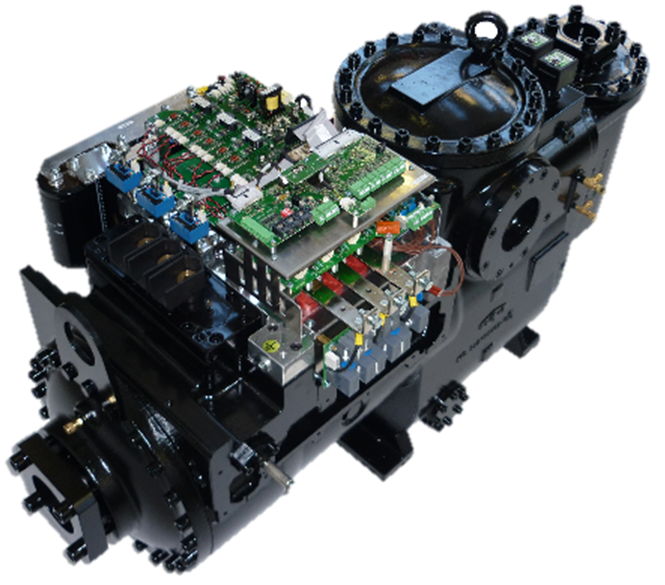

#7 Ühe kruviga kompressorid
Daikini ühe kruviga kompressoritel on väga tasakaalustatud mehaanilised koormused, mis vähendavad komponentide pinget, pikendavad seadme kasutusiga, parandavad töökindlust ning minimeerivad vibratsiooni ja müra. Tänu kompressorite suurepärasele mahulisele tõhususele on need väga sobivad muutuva kiirusega rakenduste jaoks.
Mitmeotstarbelise seadme integreerimine suuremasse HVAC-süsteemi
#8 Nutikas jahuti haldur
Daikini nutika jahutihalduriga ( intelligent Chiller Manager – iCM) saab juhtida süsteemis kuni 8 seadet ning hallata iga seadme järjestust ja võimsust, et saavutada nõutav koguvõimsus, minimeerides samal ajal energiatarbimist. See tagab seadmete võimsuse juhtimise ilma täiendava juhtpaneeli vajaduseta, kasutades seadme tarkvarafunktsioone. Selline lähenemine pakub väga kulutõhusat lahendust, mille puhul töökindlus on tõhususest tähtsam.
#9 Kaskaadsüsteem
Daikin iCM tagab EWYS-4Z seadmete õige integreerimise erinevat tüüpi seadmetega süsteemi, nagu EWYS-4Z seadme ja soojustagastusega jahutiga 4-torusüsteem või soojuspump, millel on režiimi vahetamiseks ümberlülitusventiil.
Mõlemal juhul saab kujundada täieliku Daikini HVAC-süsteemi. Teisel juhul saab vesi-vesi soojuspumpadega integreerides (sama süsteemijuhtimisega) kütte täielikult dekarboniseerida isegi siis, kui lõppseadmetena kasutatakse ikka radiaatoreid. Tõepoolest, Daikini kaskaadisüsteemi saab projekteerida vee soojendamiseks kuni kuni 75 °C -ni, kui kasutada EWYS-4Z-d koos ühe kruvi kompressoriga vesisoojuspumpadega, mis võivad olla varustatud ka VFD-ga ja on saadaval erinevate külmaainetega (R-1234ze, R-513A, R-134a).
#10 Daikin on Site
EWYS-4Z ühendatakse pilvepõhise kaugseiresüsteemiga Daikin on Site, mis tagab jahutus- ja kütteseadmete korraliku toimimise.
Selle kaugsüsteemi kaudu saavad süsteemi haldajad probleeme hõlpsalt tuvastada ja häire korral õigeid lahendusi leida. Platvormi kaudu saab reaalajas hinnata parameetreid, seadeid reguleerida ja vajadusel kaugjuhtimisega sekkuda.
Seade on varustatud modemi ja GSM-kaardiga, mis tagab autonoomse internetiühenduse.
Toote kasutusvaldkonnad
Jahutus ja küte

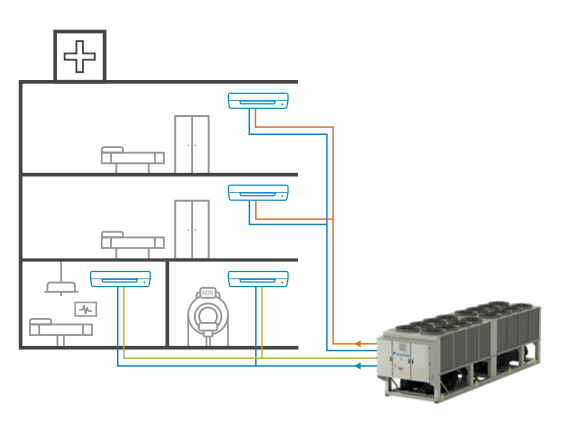

Ruumijahutus ja -küte
- Keskküte ja samaaegne vajadus jahutamiseks. Seadmeid saab hallata ülem-/alamseadme konfiguratsioonis, kus ühele ülemseadmele allub kuni neljast moodulist koosnev plokk
- Haiglad ja kontorid
- Asendamine ja uusehitised
- Võimalikud lõppseadmed:
- Kütmine
- radiaatorid (kuni 60 °C)
- põandaküte (30–35 °C)
- ventilaatorkonvektorid (45 °C)
- Jahutus
- ventilaatorkonvektorid (7 °C)
- Kütmine
Jahutamine, kütmine ja tarbevee soojendamine
Ruumijahutus ja -küte ning tarbevee soojendamine
- Keskküte ja samaaegne vajadus jahutamiseks. Seadmeid saab hallata ülem-/alamseadme konfiguratsioonis, kus ühele ülemseadmele allub kuni neljast moodulist koosnev plokk
- Haiglad ja kontorid
- Asendamine ja uusehitised
- Võimalikud lõppseadmed:
- Kütmine
- radiaatorid (kuni 60 °C)
- põandaküte (30–35 °C)
- ventilaatorkonvektorid (45 °C)
- Jahutus
- ventilaatorkonvektorid (7 °C)
- Kütmine
