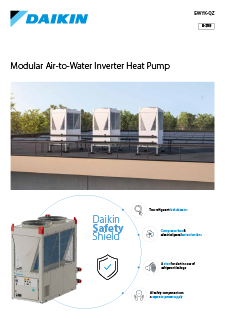

EWYK-QZ Product catalogue
PDF | 897.41KB
Loodud suurte nõudmistega hoonetele.
Daikin EWYK-QZ on inverterjuhitav modulaarne õhk-vesi soojuspump, milles on kasutatud R-290 külmaainet. Selle modulaarne ehitus võimaldab tagada võimsuse alates 135 kW-st ühe mooduli kasutamisel kuni 2000 kW-ni mitme mooduli kombineerimisel.

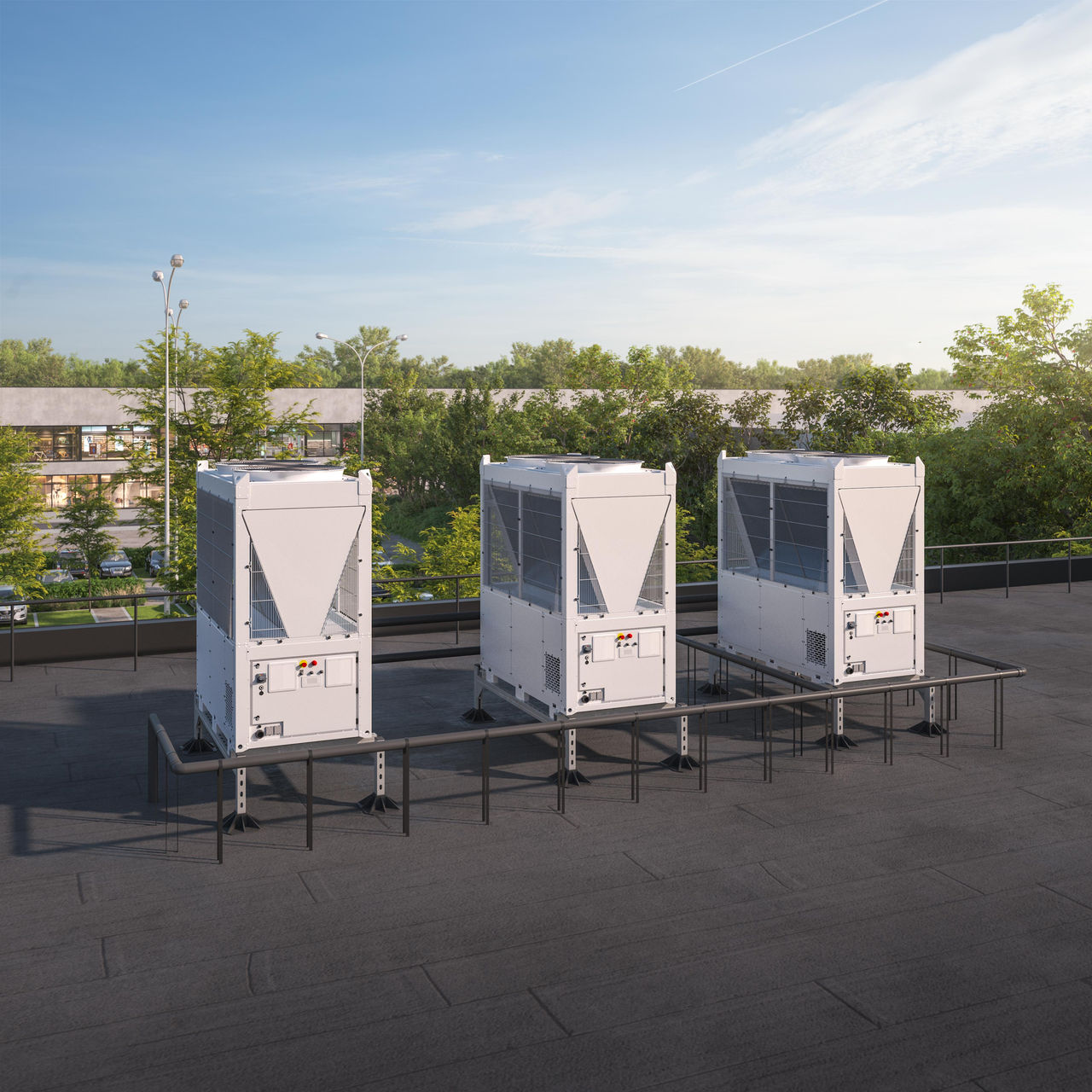

Lihtsalt ühendatavaid mooduleid saab projekti kasvades paigaldada olemasolevate seadmete kõrvale või peale – seega saab neid kasutada nii uutes süsteemides, suuremahulistes renoveerimisprojektides kui ka nõudlikes tööstuskeskkondades.
Üks süsteem, piiramatu potentsiaal.
Lihtsalt ühendatav modulaarne süsteem
Paindlikult skaleeritav modulaarne süsteem võimsusega kuni 2000 kW.
Süsteem kasvab koos projekti vajadustega, võimaldades mooduleid vastavalt hoone arendusplaanile järk-järgult lisada. Seadmeid saab paigalduspinna kokku hoidmiseks paigaldada üksteise kõrvale või peale. Luua saab kuni neljast nelja mooduli plokist koosneva süsteemi, mille jaoks saab valida kuni 60 võimaliku konfiguratsiooni vahel.

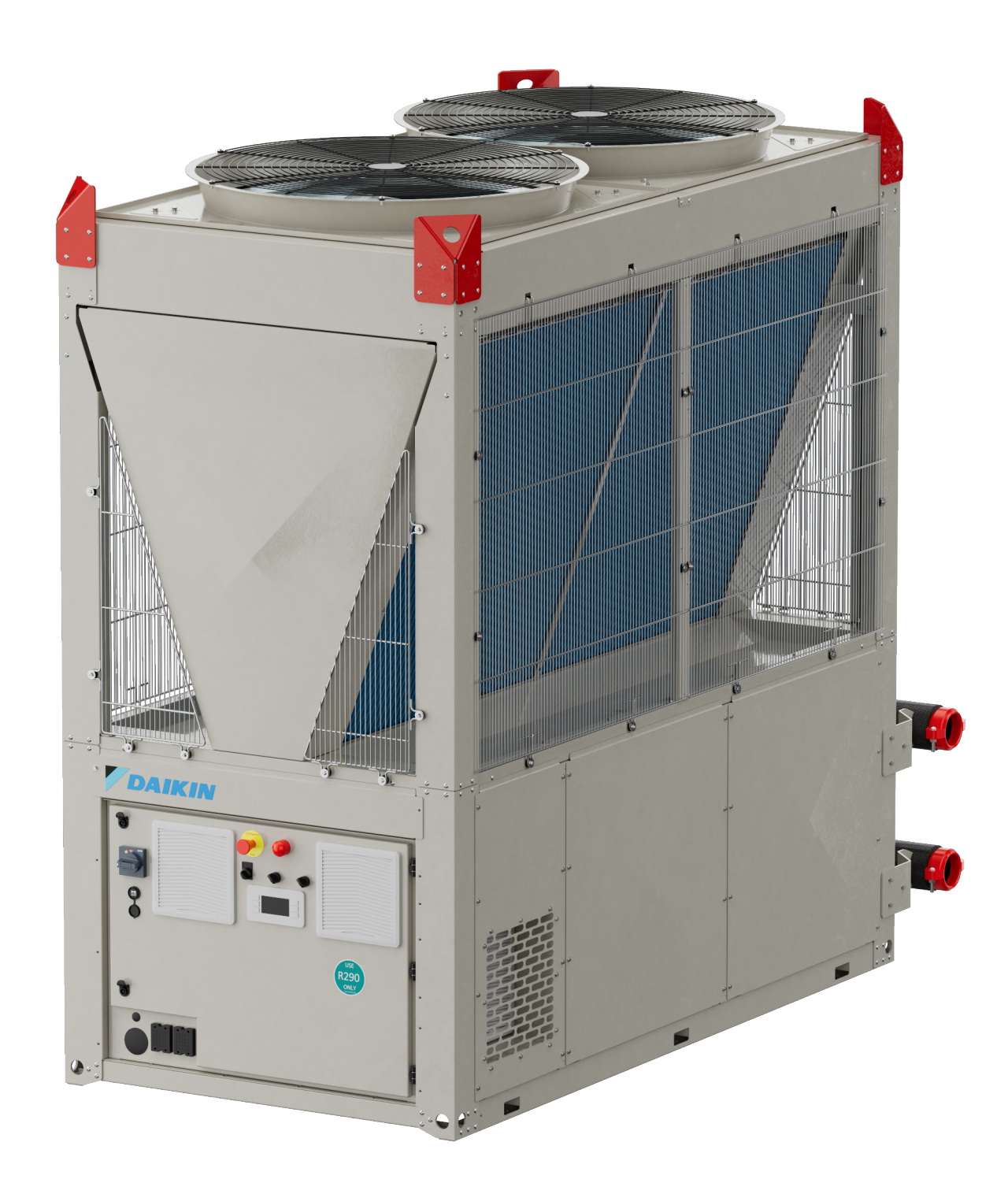

1 põhimoodul – kuni 135 kW
2 põhimoodulit – kuni 270 kW
1 nelja mooduliga plokk – kuni 540 kW

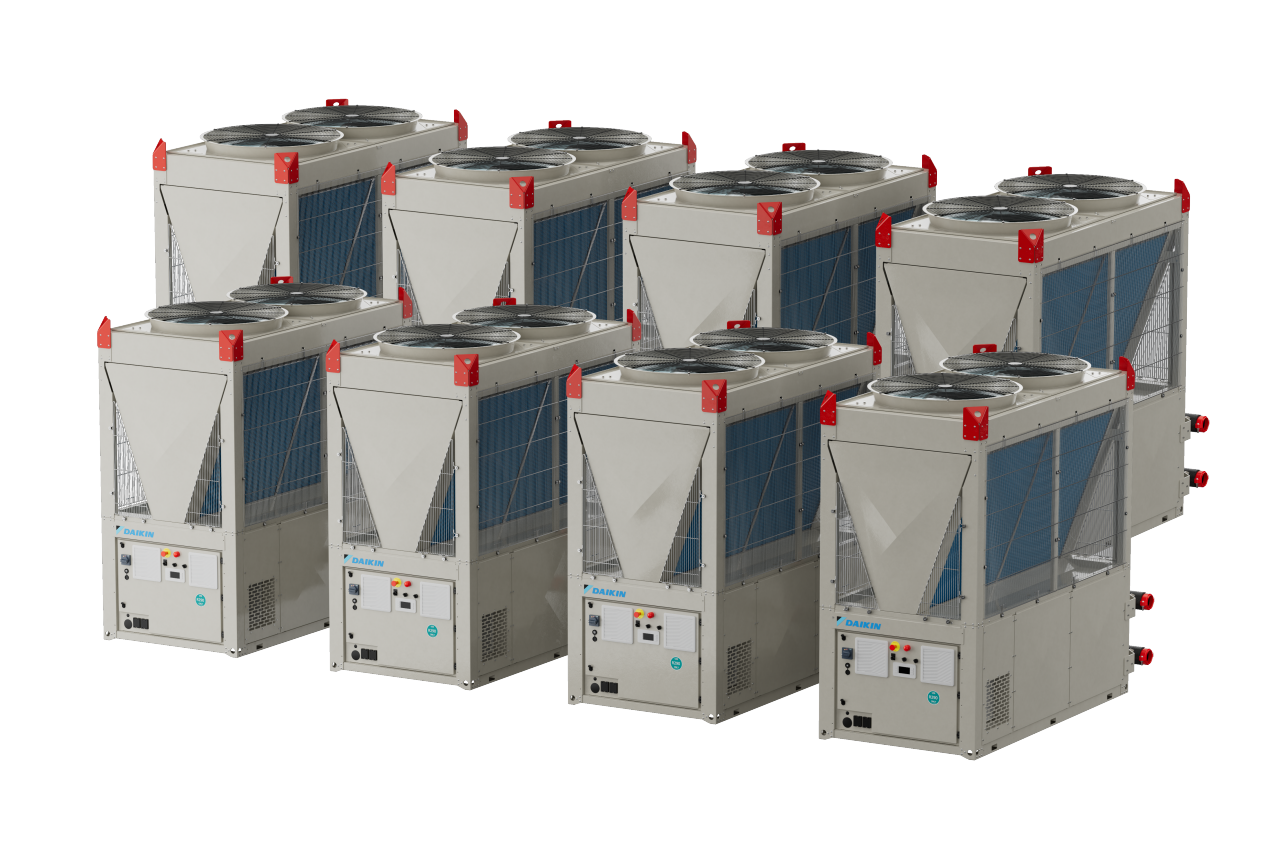

4 x 4 plokki– kuni 2000 kW
, mida haldab süsteemi juhtseade iCM
Loodud tipptasemel tööks
Täielikult inverterjuhitav
VFD-kruvikompressorid ja inverterjuhitavad EC-ventilaatorid kohanduvad reaalajas koormuse muutustega, kindlustades sellega suurepärase jõudluse osakoormusel töö korral olenemata aastaajast.
Lihtsalt ühendatavad moodulid
Üks toitekaabel varustab kuni nelja moodulit. Jaotuskarbi komplekti ja kõik seadmetevahelised torud saab tehases eelpaigaldada, et vähendada veelgi paigaldamisele kuluvat aega objektil.
Kõrgtemperatuuriline töö
Soojendab küttevee 75 °C-ni isegi −20 °C välistemperatuuri juures, sobides seega katelde otseseks asendamiseks ka kõige nõudlikemas süsteemides.
Looduslik külmaaine
R-290 (propaan) globaalse soojenemise potentsiaal on vaid 0,02. See vastab ka tulevikus F-gaaside määrusele ja vähendab oluliselt süsiniku jalajälge.
Pumbamoodul valikvarustusena
Spetsiaalne inverterpumba ja 18-liitrise paisupaagiga pumbamooduli saab integreerida otse moodulite plokki, et luua täielikult iseseisev veeringlussüsteem.
Sobib renoveerimisprojektide jaoks
Moodulite üksteise peale paigaldamise ja järk-järgulise lisamise võimalus muudavad EWYK-QZ sobivaks piiratud ruumiga ja ajas arenevate projektide jaoks.
Suur töövahemik
Ei sea süsteemile piiranguid.
Usaldusväärne küte ja jahutus suures töövahemikus: kuna seade suudab soojendada vett kuni 75 °C-ni, sobib see hästi katelde asendamiseks elamutes, hotellides ja tööstushoonetes.
| Min | Max | |
| Küttevesi | 20 °C | 75 °C |
| Jahutatud vesi | –15 °C | 18 °C |
| Välistemperatuur | –20 °C | 46 °C |
Daikini kaitsekilp
Ohutus igal tasandil
- Kaks külmaaine lekkeandurit – hõlmavad nii kompressorikasti kui ka elektripaneeli.
- ATEX-sertifikaadiga väljatõmbeventilaatorid – hoiavad ülerõhku ja eemaldavad lekked mõlemast korpusest.
- Akustiline ja visuaalne sireen – lekkedetektorid aktiveerivad sireenid kohe, et hädaolukorras saaks kiiresti reageerida.
- Sõltumatu toiteallikas – kõik ohutusseadmed on ühendatud spetsiaalsesse – põhiseadme toiteallikast sõltumatusse – vooluringi.
- Kaitseklapi jaotuskarp – suunab külmaaine ülerõhu korral kompressorikastist välja.
Daikini ohutusstrateegia hõlmab kogu toote olelusringi – alates tootmisest ja ladustamisest kuni transpordi, paigaldamise, hoolduse ja utiliseerimiseni – tagades sellega partnerite ja lõppkasutajate jaoks alati ohutu keskkonna.
Nutikas jahuti haldur
1. Kogu süsteemi optimeerimine
Koordineerib kõiki mooduleid kütte- või jahutusrežiimis, tagades tõhusa töö ja püsiva jõudluse olenemata süsteemi suurusest või konfiguratsioonist.
2. Laiendatud süsteemiarhitektuur
Ühe liidese kaudu hallatakse jahutustorne ja harukarpidega ühendatud pumbasüsteeme nii õhk- kui ka vesijahutusega paigaldiste jaoks.
3. Väiksemad käituskulud
Energiatarbimise ja mehaanilise pinge minimeerimisega suurendab iCM süsteemi vastupidavust ja tagab mõõdetavalt tõhusama töö kogu seadme kasutusea vältel.
Tehnilised andmed – EWYK-QZ
EWYK135QZXSA2
| Parameeter | Väärtus |
Küttevõimsus [H1] — 40/45 °C, 7 °C välistemperatuuril (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP madalatemperatuuriline / keskmisetemperatuuriline (kW/kW) | 4,2 / 3,2 |
Jahutusvõimsus [C1] — 12/7 °C, 35 °C välistemperatuuril (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Helivõimsuse tase (dB(A)) | 79,5 |
Mõõtmed (P x L x K) (mm) | 2382 x 1207 x 2653 |
Külmaaine täitekogus (kg) | 6,6 |
Kompressori tüüp | 2 VFD-spiraalkompressorit |
| Elektrivarustus | 400 V / 3 ph / 50 Hz |
Mooduliploki võimsused

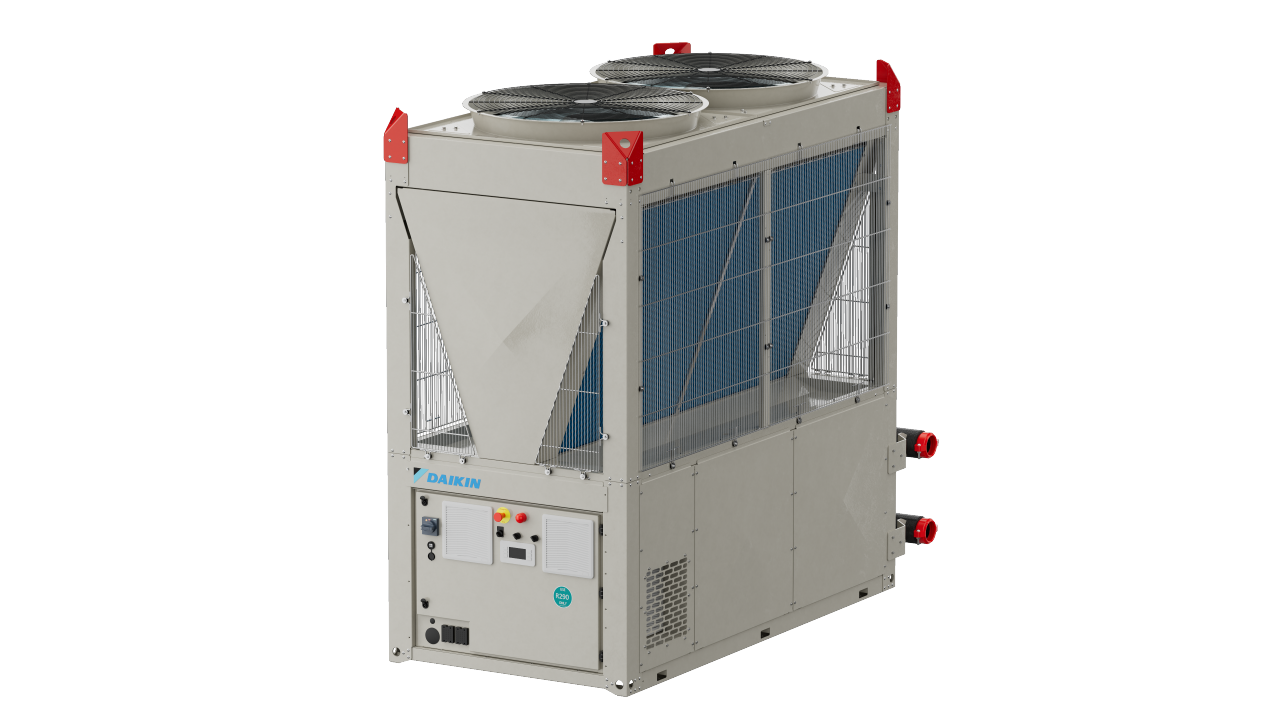

1 MOODUL
135 kW
Küte / 128 kW jahutus
2 MOODULIT
270 kW
Küte / 256 kW jahutus
3 MOODULIT
405 kW
Küte / 384 kW jahutus

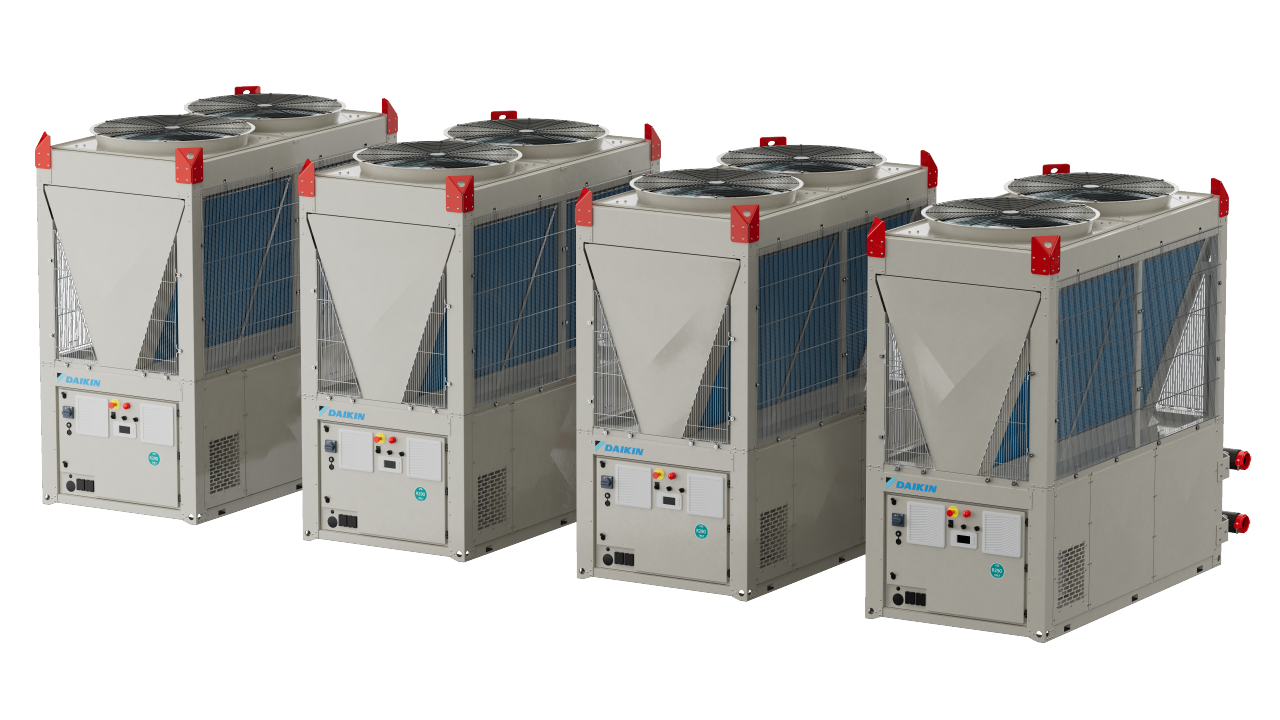

4 MOODULIT
540 kW
Küte / 512 kW jahutus
Tulevikukindel lahendus
R-290 on saadaolevatest külmaainetest üks keskkonnasõbralikumaid. Koos täieliku invertertehnoloogia ja nutika võrgu integreerimisega toetab EWYK-QZ säästva ehituse standardeid ja vastab uusimatele Euroopa määrustele.
Loodud kestlike hoonete jaoks
BREEAM valmidusega
LEED valmidusega
Vastab täielikult uusimale F-gaaside määrusele
Peamised kestlikkus- ja jõudlusnäitajad
0,02 GWP – globaalse soojenemise potentsiaal
4,2 SCOP – suur hooajaline tõhusus (madalatemperatuuriline)
75 °C – maksimaalne küttevee temperatuur
−20 °C - minimaalne välistemperatuur kütterežiimis
Lisateave
Üks süsteem.
Piiramatu potentsiaal.
Oma projekti jaoks sobiva konfiguratsiooni leidmiseks pidage nõu Daikini spetsialistiga.
