ECPEN24-470 Water to Water Modular Chillers and Heat Pumps
PDF | 972.31KB
Toote puhul on kasutatud uut modulaarset lähenemist süsteemi ülesehitusele, mis muudab konfiguratsiooni paindlikumaks, võimaldades vajaliku võimsuse saavutamiseks ühendada kokku väiksemaid seadmeid ja neid ühiselt juhtida.
See 100, 125 ja 160 kW võimsusega kolmest põhimoodulist koosneva sarja toodetes on kasutatud Daikini spiraalkompressoreid ja külmaainet R-32, mille GWP on 70% väiksem kui külmaainel R-410A.
Lisaks sellele on R-32 puhas ühekomponentne külmaaine, millel on kõik kokkukogumist, ringlussevõttu ja regenereerimist hõlbustavad omadused, nii et seda saab regenereeritud külmaainena taaskasutada.
R-32 on laialdaselt kasutusel ka spiraalkompressoritega kliimaseadmete peamise külmaainena. See tähendab, et see on lihtsalt kättesaadav ka hooldusteenuste jaoks.
3 tooteversiooni
- Veepoolse reversseerimisega soojuspump
- Külmaainepoolse reversseerimisega soojuspump (ainult 100 kW)
- Kondensaatorita
3 põhimoodulit
- 100 – 125 – 160 kW
98 erinevat moodulikombinatsiooni
erinevate tooteversioonidega

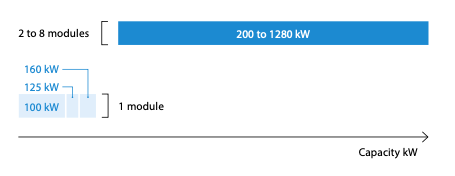

Võimsusvahemik
Kolm põhimoodulit: 100, 125 ja 160 kW.
Kombineerida saab kuni 8 moodulit, kuni 4 kõrvutiasetsevat seadet kahekaupa üksteise peal, koguvõimsusega 200 kuni 1280 kW
Töövahemik
Toote eelised

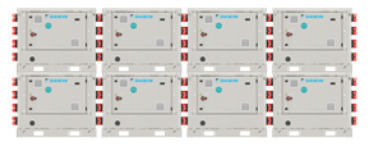

Skaleeritavus ja kompaktsus

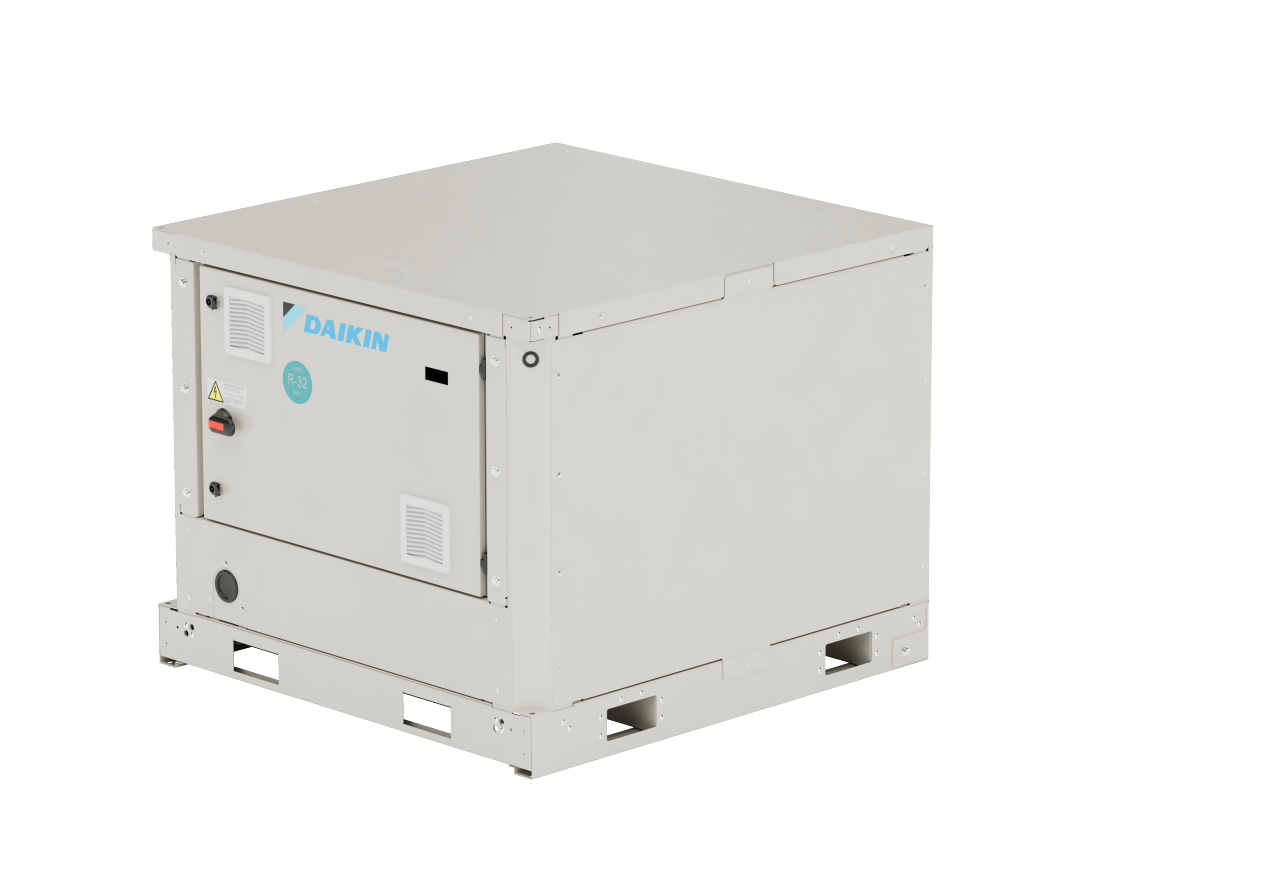

Tänu oma modulaarsusele on uued EW(W)(H)(L)T-Q A seadmed hästi skaleeritavad. Vajadusel saab mooduleid lisada vastavalt hoone ehitusplaanile.
Ruumivajaduse minimeerimiseks saab mooduleid paigutada kas kõrvuti või üksteise peale, mis on eriti kasulik süsteemide moderniseerimisel. Kombineerida saab kuni 8 moodulit, kuni 4 kõrvutiasetsevat seadet kahekaupa üksteise peal, koguvõimsusega 100 kuni 1280 kW.
Maksimaalne horisontaalne rida: 4
Virnas kuni 8 moodulit
Üks toiteallikas

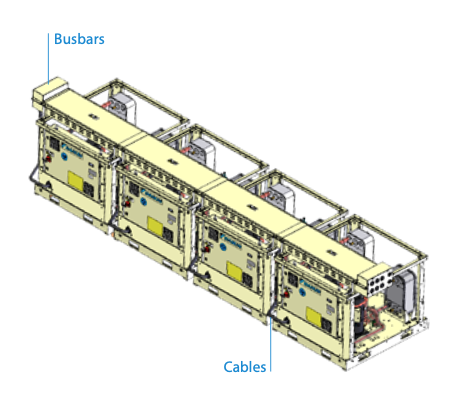

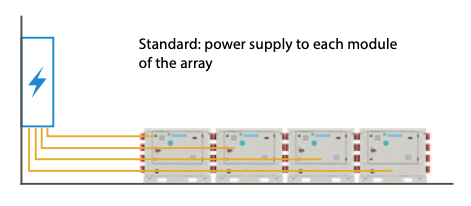

Standardlahenduse korral (ilma tarvikuteta) tuleb iga moodul ühendada eraldi toiteallikaga. Võimalik on luua seadmete plokk (kuni neli moodulit), mille saab ühendada üheainsa toiteallikaga.
Siinid ja kaablid tarnitakse tehasesest ühe alltoodud tarvikukoodiga. Moodulitevaheline elektriühendus tuleb teha kohapeal.
Lisatarvikute koodid:
EKSPELT2 - ühe toiteallika komplekt 2 moodulile
EKSPELT3 - ühe toiteallika komplekt 3 moodulile
EKSPELT4 - ühe toiteallika komplekt 4 moodulile
Tähelepanu!
- Ühe toiteallika komplekt tarnitakse lahtiselt ja tuleb kohapeal paigaldada. Virnastatud paigaldus ei ühildu ühe toiteallika konfiguratsiooniga
- Üks toiteallikas on saadaval ainult siseruumidesse paigaldamiseks
- Kui tellitakse 4 seadet, mis paigutatakse ühte plokki ja vajatakse ühte toiteallikat, on vaja valida vaid üks EKSPELT4
Plug & play paigaldus
Lihtsustatud paigaldamine jaotuskarbi komplektiga, mis on mõeldud moodulite veepoolseks ühendamiseks, sest see sisaldab seadmetevahelist torustikku. Jaotuskarbi komplekti saab ka tehases paigaldada, et kohapealset paigaldusaega veelgi vähendada. Lisaks saab mooduliplokile hõlpsasti lisada spetsiaalse pumbamooduli. See on täieliku paindlikkuse tagamiseks varustatud inverterpumpadega ja sisaldab 18-liitrist paisupaaki. Paigaldamise hõlbustamiseks saab integreerida ühe toiteallika, millel on üksainus toitekaabel, mis on ühendatud kuni neljast moodulist koosneva plokiga (mooduleid ühendavad kaablid tarnitakse tehasest).

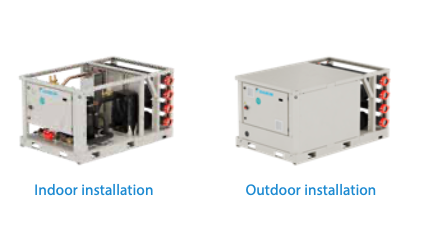

Moodulid saab paigaldada sisetingimustesse, või kui valitakse vähendatud müra konfiguratsioon, siis isegi välitingimustesse. Tõepoolest, uuel seadmel EW(W)(H)(L)T-Q A on kaks erinevat mürakonfiguratsiooni, et vastata nõuetele müratundlikes kohtades, nagu elamud, hotellid ja haiglad.
Väiksemad töökulud
Tänu oma modulaarsele ehitusele suudab see uus seade täpselt jälgida hoone jahutus- ja küttekoormuse profiili vastavalt standardile EN14825. See on eriti oluline, kuna see tagab HVAC-süsteemi väikesed kasutuskulud osalise koormuse tingimustes, mis kehtivad suuremal osal tööajast. Tavapäraste pakendatud jahutite ja soojuspumpade puhul ei ole see nii, sest need töötavad järjestikkuste sisse- ja väljalülitustsüklitega, mis vähendavad süsteemi tõhusust.
Panus rohelistesse hoonetesse
Kõige populaarsemad rohelise hoone protokollid on BREEAM ja LEED. EW(W)(H)(L)T-Q A võib hüdroonikasüsteemi energiatõhususe hindamisel anda oma panuse projekti hindesse, eriti
kui valitakse osalise soojustagastusega versioon. Külmaainete mõju hindamisel võivad abiks olla R-32 väikene GWP ja seadme modulaarsest ehitusest tingitud vähene külmaaine kogus kontuuri kohta.
Piiratud keskkonnamõju
Seadmetes kasutatakse R-32 külmaainet, mille globaalse soojenemise potentsiaal (GWP) on 675, mis on vaid üks kolmandik R-410A külmaaine omast. R-32 on
puhas ja ühekomponendiline külmaaine, nii et seda saab regenereerida. Hiljutisest Tokyo linnaülikooli* uuringust selgub, et taaskasutatud R-32 keskkonnamõju on 90% väiksem kui uuel külmaainel R-32, kuna hoitakse ära hävitamise vajadus ja regenereerimiseks kulub vähem energiat kui uue külmaaine tootmiseks. Daikin kasutab Loop by Daikin programmi raames oma jahutites ja soojuspumpades regenereeritud külmaainet R-32.
Toote kasutusvaldkonnad
Kütmine

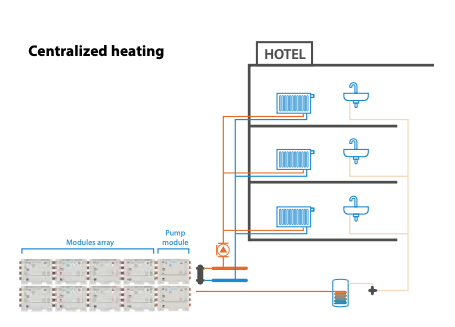

Ruumikütte ja sooja tarbevee konfiguratsioonid

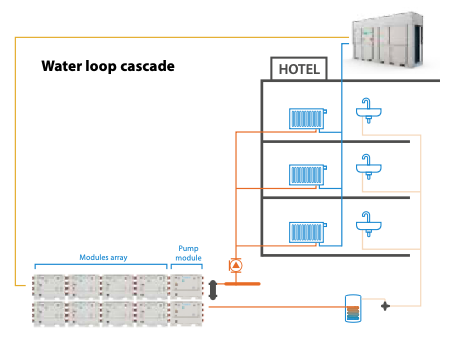

- Tsentraliseeritud küte, mille veekontuur võib olla kaskaadis õhk-vesi soojuspumbaga. Soojaveevarustust juhitakse sõltumatu soojaveevarustuse kaudu (sooja vee jaoks mõeldud eraldi moodul või rida mooduleid, mis võivad olla virnastatud). Seadmeid saab hallata ülem-/alamseadme konfiguratsioonis, kus ühele ülemseadmele allub kuni neljast moodulist koosnev plokk
- Kodud, kontorid, väikesed kaubanduspinnad, jõusaalid, hotellid
- Asendamine ja uusehitised
- Võimalikud lõppseadmed:
- radiaatorid (kuni 60 °C)
- põandaküte (30–35 °C)
- ventilaatorkonvektorid (45 °C)

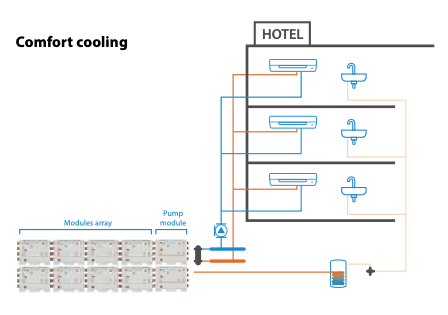

Jahutus
Mugavusjahutus
Keskjahutus. Tarbevee soojendamist juhitakse sõltumatu soojaveevarustuse kaudu (sooja vee jaoks mõeldud eraldi moodul või rida mooduleid, mis võivad olla virnastatud). Seadmeid saab hallata ülem-/alamseadme konfiguratsioonis, kus ühele ülemseadmele allub kuni neljast moodulist koosnev plokk
- Kodud, kontorid, väikesed kaubanduspinnad, jõusaalid, hotellid
- Asendamine ja uusehitised
- Võimalikud lõppseadmed:
- jahutuspõrand (23–18 °C)
- ventilaatorkonvektorid (12–7 °C)

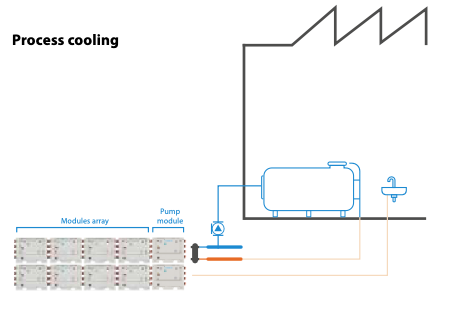

Protsessijahutus
- Individuaalne või tsentraliseeritud jahutus vastavalt projekti vajadustele. Seadmeid saab hallata ülem-/alamseadme konfiguratsioonis, kus ühele ülemseadmele allub kuni neljast moodulist koosnev plokk
- Piima jahutus (9–4 °C)
- Külmhoone (-8 kuni -12 °C, glükooliga)
- MRI jahutus ja paljud teised
