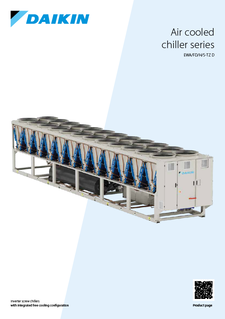

EWA_FD_H_S-TZ D brochure (ECPEN24-404) LR
PDF | 851.22KB
Intergreeritud tasuta jahutusega TZ D jahutid
2 tooteversiooni
- Standardjahuti
- Tasuta jahutusega jahuti
Saadaval on 3 külmaainet
- R-1234ze (EWA/FH)
- R- 513A (EWA/FS)
- R-134a (EWA/FD)
4 tõhususastet
- Blue (B-)
- Silver (S-)
- Gold (X-)
- Platinum (P-)
Võimsusvahemik
Töövahemik
Toote ülevaade
Toote eelised

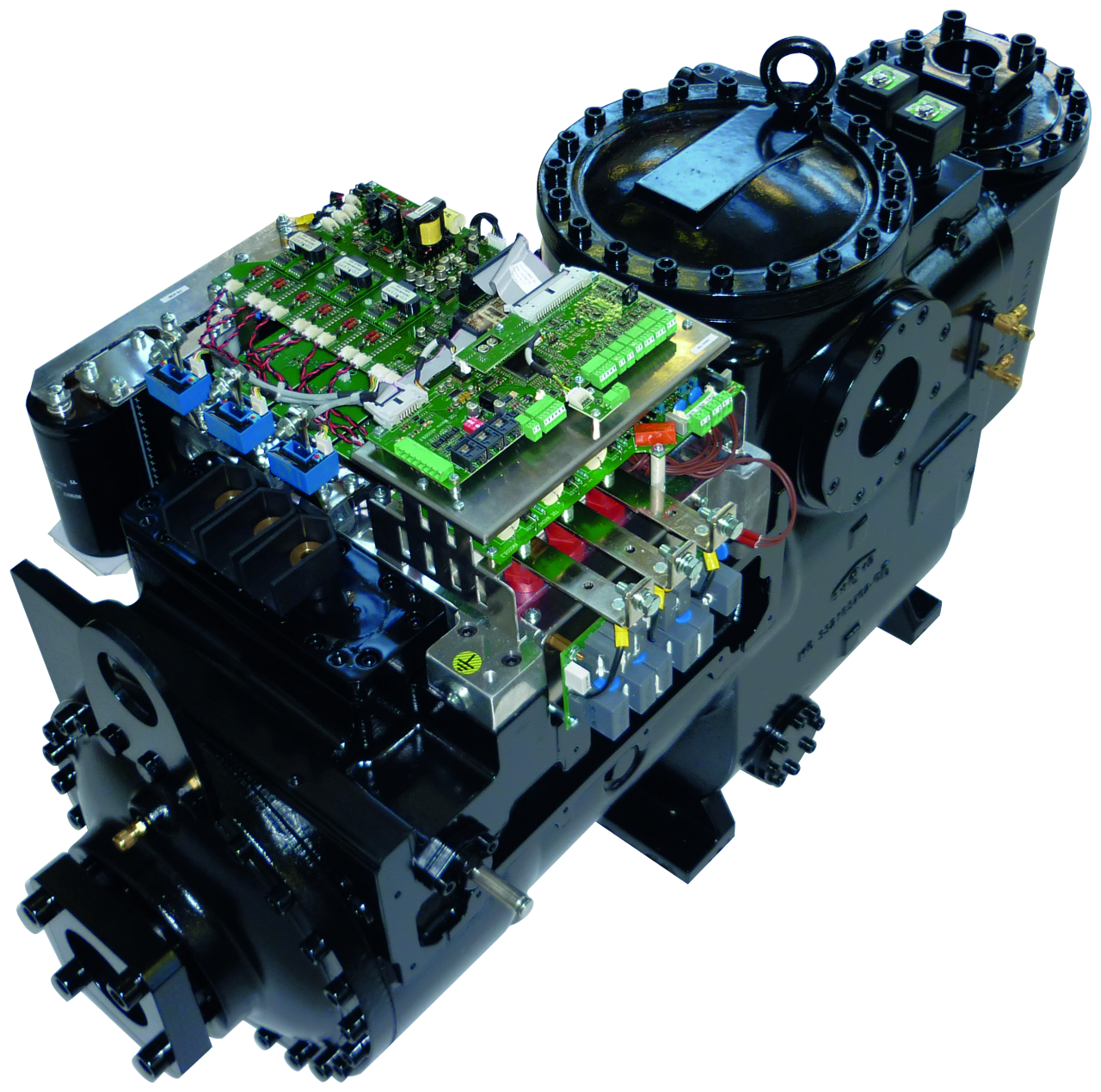

1. Daikini ühekruvikompressori ehitus
Daikini ühekruvikompressori ehitus. Seda tüüpi tehnoloogia on loodud olema eriti töökindel isegi karmides tingimustes. Tänu nii radiaal- kui aksiaalsuunas tasakaalustatud pearootorile on kompressori laager äärmiselt töökindel.
2. Daikinis välja töötatud inverter tagab eriti hea töökindluse
Kaks eraldiseisvat ja sõltumatut külmaainekontuuri tagavad maksimaalse ohutuse ja lihtsa hoolduse.

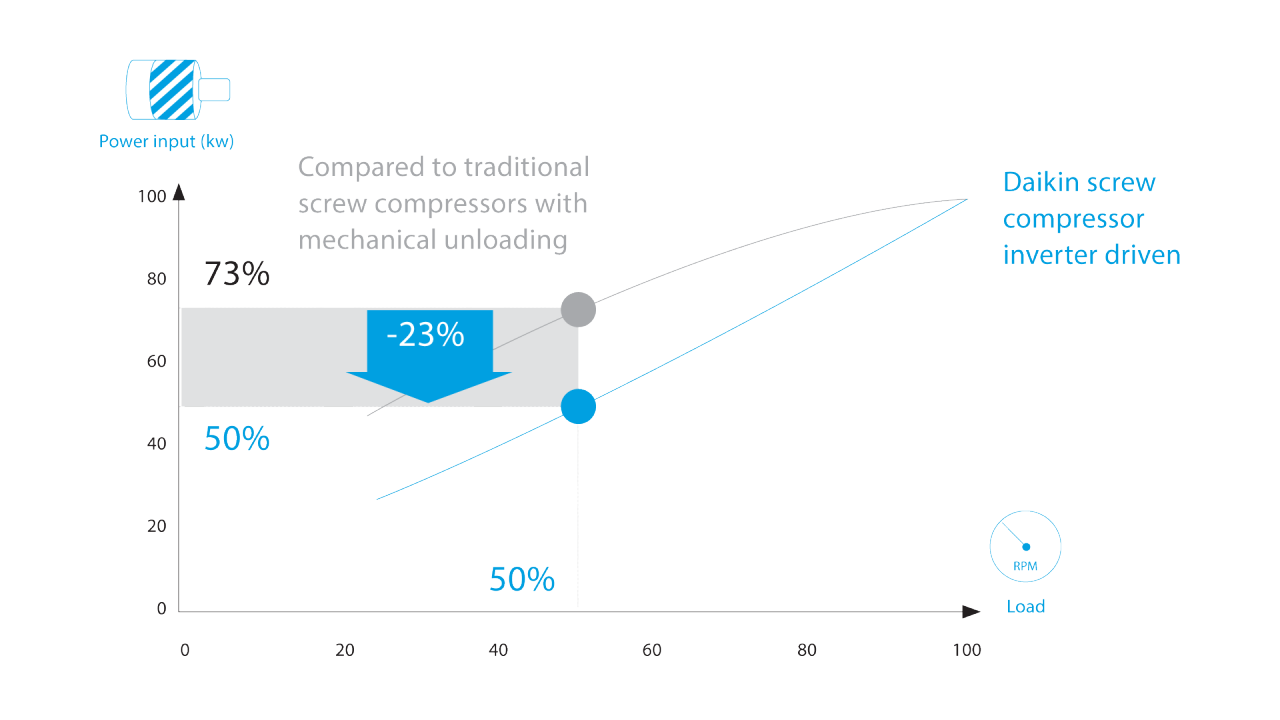

3. Tipptasemel tõhusus tänu Daikini oma muutuva sagedusega ajamitele ja muutuvale mahusuhtele
Tänu Daikini muutuva sagedusega ajamile saab seade optimaalselt töötada, vähendades ja kontrollides jooksvaid kulusid kõikides töötingimustes. Daikinis väljatöötatud ühekruvikompressor on ühendatud muutuva mahusuhtega (VVR), mis moduleerib kokkusurumisastet, suurendades kompressori tõhusust erinevate keskkonnatingimuste korral.

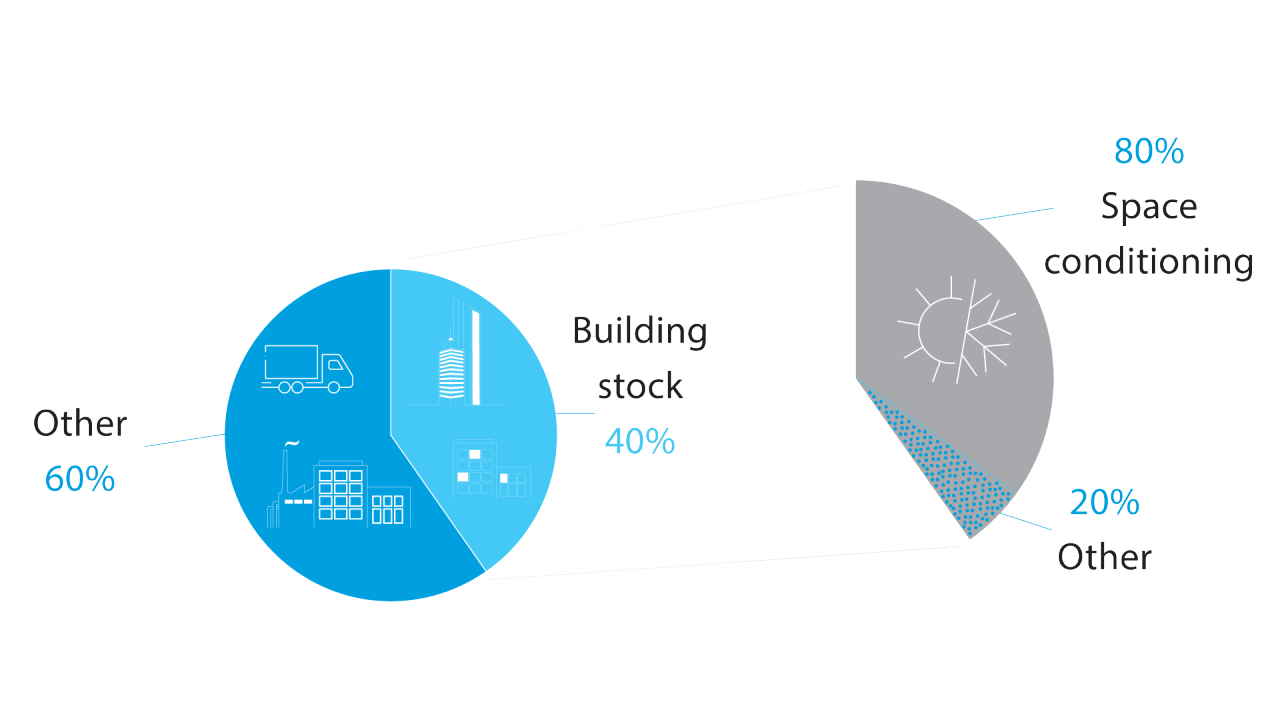

ÕHUKONDITSIONEERIMINE: VAJADUS, MIS MÕJUTAB JOOKSVAID KULUSID
DAIKIN: NUTIKAS VALIK JOOKSVATE KULUDE VÄHENDAMISEKS
4. Daikini integreeritud aktiivne harmooniliste filter
Aktiivsed harmooniliste filtrid (AHFd) vähendavad harmoonilisi moonutusi elektrisüsteemides ja kompenseerivad harmoonilisi voolusid reaalajas, parandades süsteemi elektritoite kvaliteeti. Daikini aktiivne harmooniliste filter on täielikult jahutisse integreeritud.
Täielikult integreeritud tähendab, et
- lisaruumi pole vaja
- ei mingeid täiendavaid paigaldustoiminguid
- kogu agregaati on tehases katsetatud
- ei vaja täiendavat hooldust

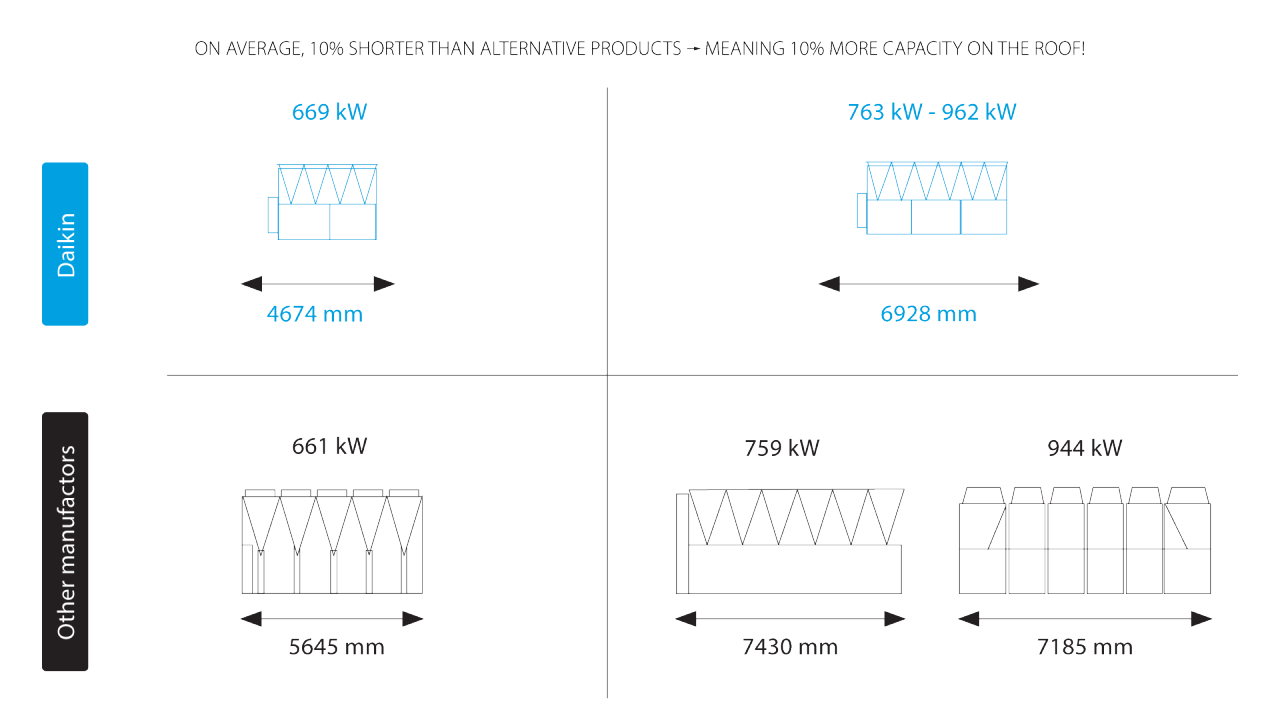

5. Daikin TZ D seadmed on äärmiselt kompaktsed
Isegi koos tasuta jahutuse režiimiga on Daikin TZ D seadmed äärmiselt kompaktsed. See on saavutatud kondensaatori sektsiooni ehituse muutmisega, tänu millele võtab seade vähem ruumi ja kogu süsteem on tõhusam.
6. Tasuta jahutuse süsteem ei võta lisaruumi
See ei võta rohkem ruumi, kui tavaline jahuti, millel ei ole tasuta jahutuse funktsiooni.
Valikvarustuse integreerimine
7. Suur töövahemik
TZ D seadmed võivad töötada väga erinevates tingimustes, seega sobivad need mitmesuguste rakenduste jaoks. Nendega saab jahutada vett sellistes rakendustes nagu liuväljad, mille temperatuur on kuni -15 °C, kuid sobivad ka andmekeskustesse, kus aurusti väljalasketemperatuur peab olema kõrgem, kuni 30 °C. Tänu sellele mitmekülgsusele on TZ D erakordselt paindlik, suutes tõhusalt töötada paljudes keskkondades ja kliimatingimustes.
Töövahemik
Soojustagastus energiakasutuse parandamiseks
8. Täieliku või osalise soojustagastuse valikvarustuse integreerimise võimalus
Selle abil saab osaliselt või täielikult tagasi jahutusprotsessi käigus toodetud soojuse. See parandab energiatõhusust ja vähendab tegevuskulusid. Täieliku soojustagastuse puhul on igal seadme kontuuril täiendav kondensaator kuuma vee tootmiseks. Osalise soojustagastuse korral on seadmel kuuma vee tootmiseks iga kontuuri kohta üks ülekuumendi. Selle soojustagastussüsteemi abil saab toota kuuma vett konkreetsete kasutusotstarvete jaoks.
Kui soojustagastus on sisse lülitatud, ei ole seadme tegelik tõhusus võrdne EER-iga (energiatõhususe suhe), sest see viitab ainult seadme jahutusefektile. Soojustagastuse kasutamisel annab seade ka kütteenergiat, mida muidu peaks saama muust allikast. Kogutõhususe suhe (TER) on määratletud järgmiselt.
TER = jahutusvõimsus + küttevõimsus
───────────────────────────────
Sisendvõimsus
Kasulik mitmesugusteks otstarveteks
9. Saadaval on töönäitajate jälgimise võimalus
Seadme töönäitajad on saadaval otse kontrollerist, vaadata saab nii reaalajas andmeid kui ka seadme töönäitajate ajalugu. See võimaldab jälgida seadme tõhusust ja teha parima töövõime säilitamiseks vajalikke kohandusi. Töönäitajaid jälgides on võimalik varakult tuvastada ebakõlasid või kõrvalekaldeid, et leida ja tegeleda võimalike probleemidega enne, kui need viivad tõrgeteni.

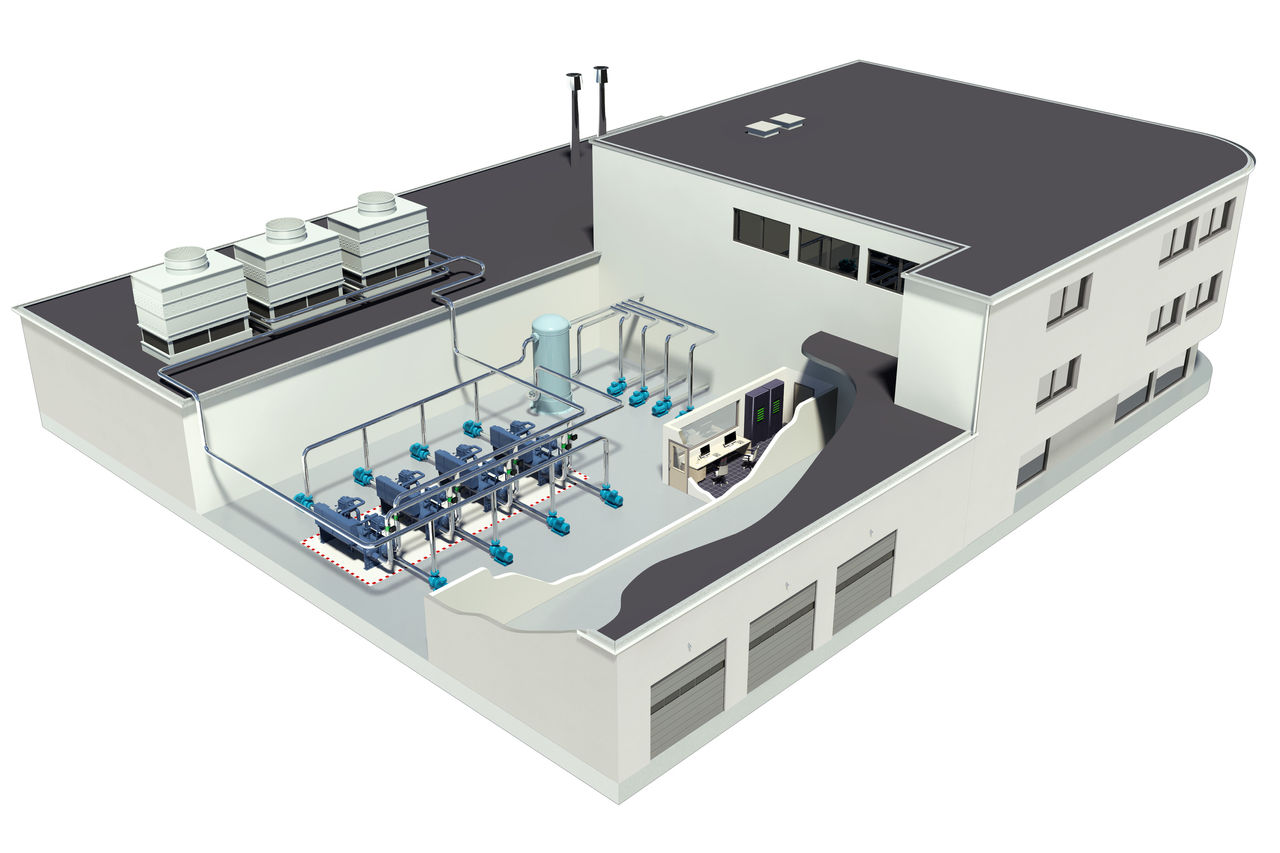

10. Neid seadmeid saab integreerida mitmest Daikini seadmest koosnevasse keerukasse süsteemi
Selle seadmete rühma tõhus juhtimine on töötundide optimeerimiseks ja nõuetekohase toimimise tagamiseks hädavajalik. Seda aitavad saavutada valikvarustusena saadaolev Intelligent Chiller Manager (iCM), millega saab optimeerida kuni 8-seadmeliste süsteemide tööd, ja pilvepõhine kaugjälgimise tööriist Daikin on Site. Daikin iCM-i saab ühendada pilvepõhise jälgimisplatvormiga Daikin on Site, mis on ühendatav hoonehaldussüsteemidega (BMS).
Tasuta jahutuse konfiguratsioon
Avatud kontuur (glükooliga)
Tasuta jahutuse süsteem on ette nähtud vedeliku jahutamiseks, kasutades ära keskkonnast saadavat külma energiat. Kui välisõhu temperatuur on kõrgem kui vedeliku temperatuur, tagab seade jahutusvõimsuse ainult kompressorite abil (mehaaniline jahutusrežiim). Kui ümbritseva õhu temperatuur langeb seadmesse siseneva vedeliku temperatuurist madalamale, saab välisõhku kasutada vedeliku jahutamiseks enne, kui see jõuab aurustisse, liikudes sõltuvalt ümbritseva õhu temperatuurist kas osaliselt või täielikult läbi tasuta jahutuse konfiguratsiooni.
Suletud kontuuriga (glükoolita)
Seadme joodetud plaatsoojusvaheti loob suletud kontuuri tasuta jahutuse soojusvaheti ja spetsiaalse pumba vahel. Selles süsteemis on glükool suletud kontuuris. Glükoolita valik töötab „suletud kontuuriga“ süsteemiga, pakkudes ühilduvat ja tõhusat lahendust rakendustele, kus eelistatakse vältida glükooli kasutamist. Selle eeliseks on muuhulgas võimalik märkimisväärne kulude kokkuhoid, kuna glükooli vältimine kliendi süsteemis muudab üldise tõhususe säilitamise ja parandamise lihtsamaks. Tööstusprotsessides vähendab see saastumise ohtu, tagades, et toote kvaliteeti ei kahjustata.
Glükoolita konfiguratsioonide kolm peamist eelist
