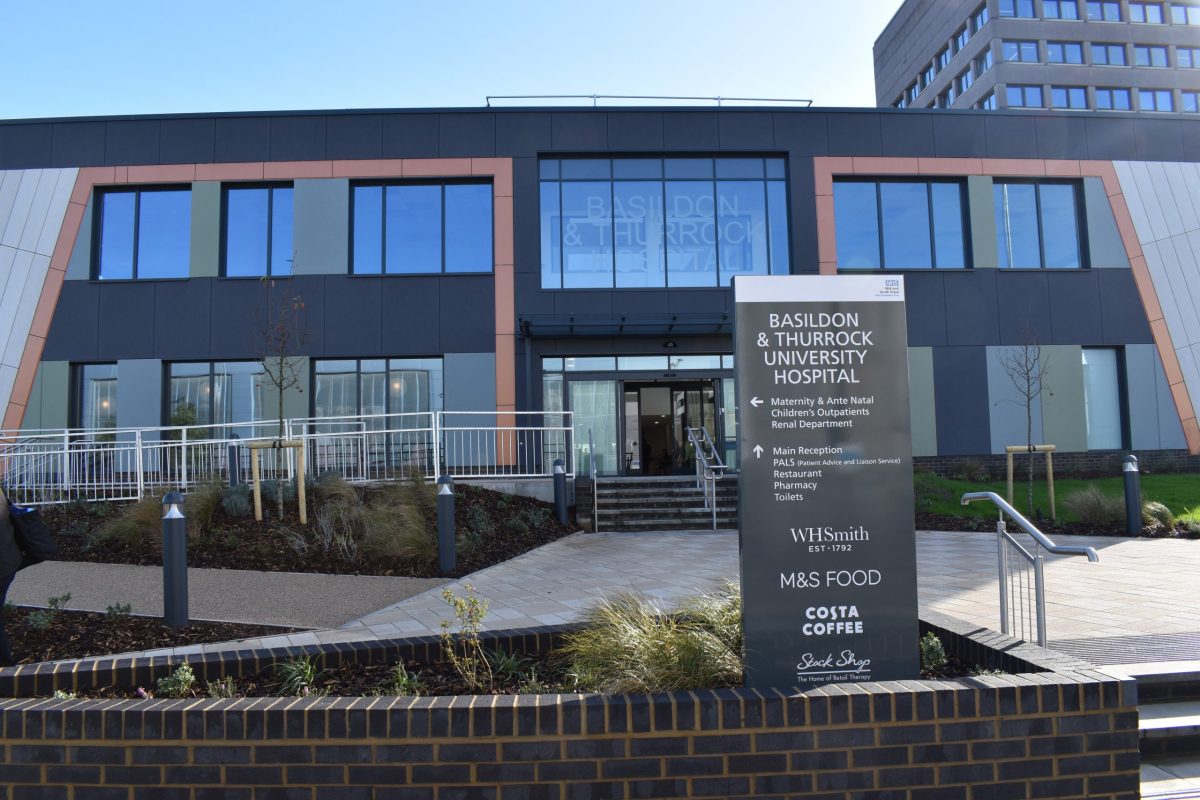

Basildoni haigla

Kliimamuutused ja valitsuse uued juhised tingisid ulatusliku „operatsiooni“ haigla ühe peamise osakonna ventilatsiooni- ja jahutussüsteemide kallal. Tiheda graafikuga neljapäevase operatsiooni käigus paigaldati katusele kaks Daikini EWAH~TZ õhkjahutuse, HFO külmaaine ja muutuva sagedusega (VFD) kruvikompressorjahutit.

Tänu projekti edukale lõpetamisele on Basildoni ülikooli haigla Essexi kardiotorakaalkeskus (CTC), mis on osa Kesk- ja Lõuna-Essexi NHS Foundation Trustist, lähitulevikus kaitstud kliimamuutuste eest.

Neljakorruselises hoones asub maakonna juhtiv südame- ja kopsuoperatsioonikeskus oma nelja operatsioonisaali, nelja kateetrilabori, MRI- ja CT-skaneerimise rajatiste ning kahe 24-kohalise palatiga taastusravi ja statsionaarsete vajaduste jaoks.

CTC on peamisest haiglakompleksist eraldatud kitsa teenindusteega ja operatsioonisaali tasandil ühendatud suletud sillaga. Kaks õhukäitlusseadet ja kaks jahutit asuvad CTC katusel, mis on tegelikult viies korrus, sillaga ühel joonel ja tee lähedal.

Kesk- ja Lõuna-Essexi NHS Foundation Trusti projektijuht Iain Oakley ütleb, et kuigi CTC ventilatsiooni- ja jahutussüsteemid olid 2009. aastal nende käivitamisel olnud tehnika tipptase, ei suutnud need tagada piisavat temperatuuri ega õhuniiskuse reguleerimist.

„Õhukäitlusseadmed olid sisse- ja väljalülituvad, mis vastas tol ajal haigla tehnilise memorandumi (HTM) standarditele. Kuid teame, et globaalse soojenemise tõttu on välisõhu temperatuur sageli üle 31 ^oC. Oli palju päevi, mil jahutusvõimsus lihtsalt ei olnud piisav operatsioonisaalide ja laborite nõudmiste rahuldamiseks.

„Samuti ei saanud me vähendada õhuniiskust operatsioonisaalides ja see mõjutas seadmeid. Seetõttu pidime aeg-ajalt liiga kõrge õhuniiskusega päevadel operatsioonisaalid ja laboriruumid sulgema, sest me ei saanud riskida seadmete riketega operatsiooni ajal.

„Jahutusvõimsust oli vaja parandada – ja samas õhutöötlusseadmed välja vahetada, sest algsed seadmed ei olnud kunagi saavutanud nõutavat õhuvoolu hulka.“

Ellis Building Servicesi inseneridele anti neli päeva aega, et eemaldada vanad seadmed ning paigaldada ja kasutusele võtta uus süsteem – töötades vilkas keskkonnas. Tegevdirektor James Ellis ütleb, et kohapeal olnud David Edwardsi ja Ian Cribbsi meeskonna suhtumine oli selle projekti NHS-i jaoks elluviimisel suurepärane.

Iain Oakley ütleb: „See oli maksimaalne aeg, mida CTC sai lubada. Operatsioonisaalid suleti kolmapäeva hilisõhtul ja tööd pidid õigeks ajaks lõpetatud olema, sest esmaspäeval kell 8.00 alustati rea plaanitud operatsioonidega.

Kiirus oli oluline ka seetõttu, et seni kuni kraana oli paigaldatud, ei saanud ükski transpordivahend teenindusteed kasutada.

Kõigepealt eemaldati kraanaga vanad jahutid ja vanade õhutöötlusseadmete väljavahetamiseks eemaldati seadmete ruumi katus. Kui uued õhutöötlusseadmed olid seadmete ruumi paigutatud ja katus tagasi pandud, tõsteti kaks uut Daikini VFD juhtimisega jahutit oma kohale.

CTC taasavati vastavalt ajakavale esmaspäeva hommikul.

Daikini TZ-jahutite tootesari on hoolika projekteerimise tulemus, mille käigus parandati jahuti tööd ja jõudlust, et tagada mugavus ja protsessijahutus kõikides kliimatingimustes. Eesmärk on vähendada tegevuskulusid ning parandada paigaldise tasuvust, tõhusust ja ökonoomset juhtimist.

Jahutitel on tõhus ühekruvikompressor, mida juhitakse VFD abil, suur kondensaatori siugtoru pindala, mis tagab maksimaalse soojusülekande ja madala väljalaskerõhu, suure jõudlusega kondensaatoriventilaatorid ja otsepaisumisega kestas toruga aurusti koos väikese rõhulangusega külmaainega.

Nende kombinatsioon on kõige tõhusam nii täis- kui ka osakoormusel töötamisel.

Kompressori korpusesse integreeritud VFD-ga poolhermeetiline ühekruvikompressor on välja töötatud ja toodetud ettevõttes Daikin. See on aastatepikkuse kogemuse ja pideva uurimis- ja arendustegevusse investeerimise tulemus. Seade töötab kõige paremini külmaainega R1234ze(E), mille globaalse soojenemise potentsiaal on 7.

Kompressori enda geomeetria on täielikult ümber kujundatud, et saavutada parim tõhusus täiskoormusel ja pakkuda VFD abil parimat tõhusust osakoormusel, sest selle abil saab kompressori pöörlemiskiirust pidevalt moduleerida. VFD elektroonikat jahutatakse jahutuskontuuri külmaainega, mille nihke võimsustegur on ≥0,95.

Jahutitele lisati erinevat lisavarustust:

· epoksüpolümeeriga kaetud mikrokanalitega spiraalid

· kahekordsed kaitseklapid

· inverterjuhtimisega ventilaatorid

· energiamõõturid
